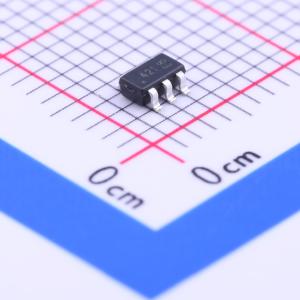

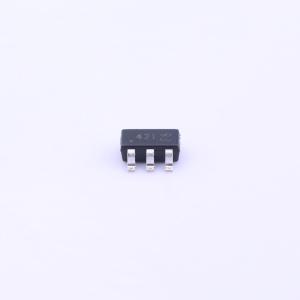

温馨提醒：图片仅供参考，商品以实物为准

BCR421UW6Q-7

输出350mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这些线性LED驱动器设计用于满足汽车应用的严格要求。BCR420U和BCR421U单片集成了晶体管、二极管和电阻，作为线性LED驱动的恒流调节器（CCR）。该器件以预设的10毫安标称值进行调节，可以通过外部电阻调整至350毫安。它被设计用于驱动串联的LED，并会在温度升高时减少电流以实现自我保护。作为用于LED串电流控制的串联线性CCR，只要提供给器件的最大供电电压小于40V，就可以应用于多种场合。BCR421U采用低侧控制，具有一个可以由微控制器进行脉宽调制（PWM）高达25kHz的使能（EN）引脚，用于LED调光。无需额外的外部组件，这种CCR完全集成在SOT26封装中，减少了PCB面积和元件数量。
品牌名称: DIODES(美台)
商品型号: BCR421UW6Q-7
商品编号: C154739
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

这些线性 LED 驱动器专为满足汽车应用的严格要求而设计。 BCR420U 和 BCR421U 单片集成了晶体管、二极管和电阻器，可作为线性 LED 驱动的恒流调节器 (CCR)。该器件预设标称电流为 10mA，可通过外部电阻将电流调节至最高 350mA。它专为驱动串联 LED 而设计，在温度升高时会降低电流以实现自我保护。作为串联线性 CCR 用于 LED 串电流控制，只要器件的最大电源电压 <40V，它就可用于多种应用。通过低端控制，BCR421U 具有一个使能 (EN) 引脚，微控制器可对其进行最高 25kHz 的脉宽调制 (PWM) 以实现 LED 调光。该 CCR 无需额外的外部组件，完全集成在 SOT26 封装中，可最大限度减少 PCB 面积和组件数量。

商品特性

采用带发射极电阻的 NPN 射极跟随器进行电流限制的 LED 恒流调节器，输出电流 IOUT 预设为 10mA±10% 恒流
IOUT 最高可达 350mA，可通过外部电阻调节
输出电压 VOUT 最高可达 40V 电源电压
SOT26 (SC74R) 封装下功耗 PD 最高可达 1W
低端控制支持最高 25kHz 的 PWM 输入 (BCR421U)
负温度系数 (NTC) 可随温度升高降低 IOUT
可并联器件以增加调节电流
完全无铅且完全符合 RoHS 标准
无卤素和锑，为“绿色”器件
符合 AEC-Q101 高可靠性标准
具备生产件批准程序 (PPAP) 能力

应用领域

汽车内饰照明
氛围灯和装饰照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	18V
	开关频率	-
	通道数	1
	输出电压	40V
	输出电流	350mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-55℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	10%
