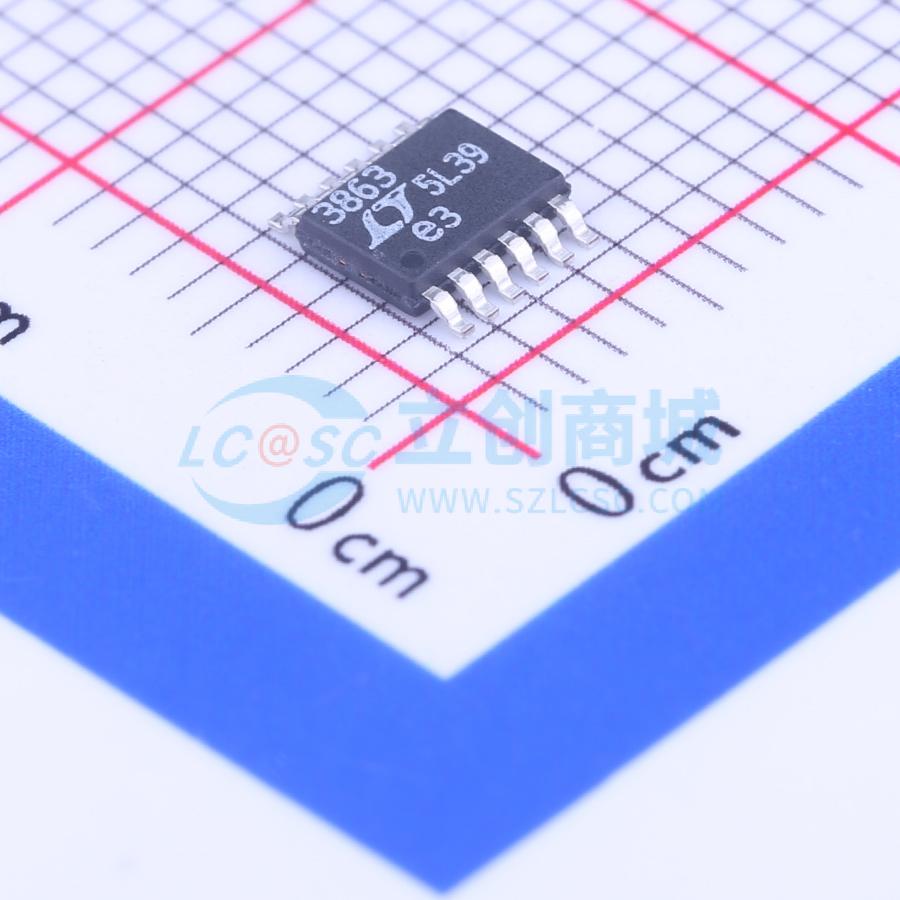

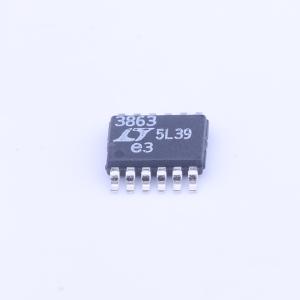

LTC3863IMSE#PBF

LTC3863是一款坚固耐用的反相DC/DC PMOS控制器，针对汽车和工业应用进行了优化。它驱动一个P沟道功率MOSFET以产生负输出，仅需一个电感器即可完成电路。通常可实现–0.4V至–150V的输出电压，更高的电压也是可能的，仅受外部元件的限制。

LTC3863具有出色的轻载效率，在用户可编程的突发模式操作下，静态电流仅为70μA。其峰值电流模式、恒定频率PWM架构可对开关频率和输出电流限制进行良好控制。开关频率可通过外部电阻从50kHz编程至850kHz，还可与75kHz至750kHz的外部时钟同步。

LTC3863提供可编程软启动或输出跟踪功能。安全特性包括过压、过流和短路保护，其中包括频率折返。

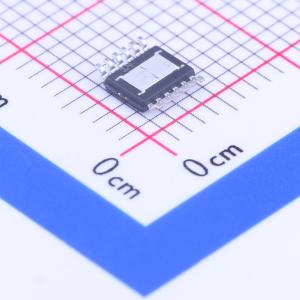

LTC3863提供热增强型12引脚MSOP和3mmx4mm DFN封装。

• 宽输入电压（VIN）工作范围：3.5V至60V
• 宽负输出电压（VOUT）范围：–0.4V至超过–150V
• 低工作静态电流（IQ） = 70μA
• 强大的高压MOSFET栅极驱动器
• 恒定频率电流模式架构
• 相邻引脚开路/短路的失效模式与效应分析（FMEA）验证
• 轻载时可选高效突发模式操作或脉冲跳跃模式
• 可编程固定频率：50kHz至850kHz
• 可锁相频率：75kHz至750kHz
• 精确的电流限制
• 可编程软启动或电压跟踪
• 内部软启动确保平稳启动
• 低关断静态电流（IQ） = 7μA
• 提供小型12引脚热增强型MSOP和DFN封装

• 工业和汽车电源
• 电信电源
• 分布式电源系统
