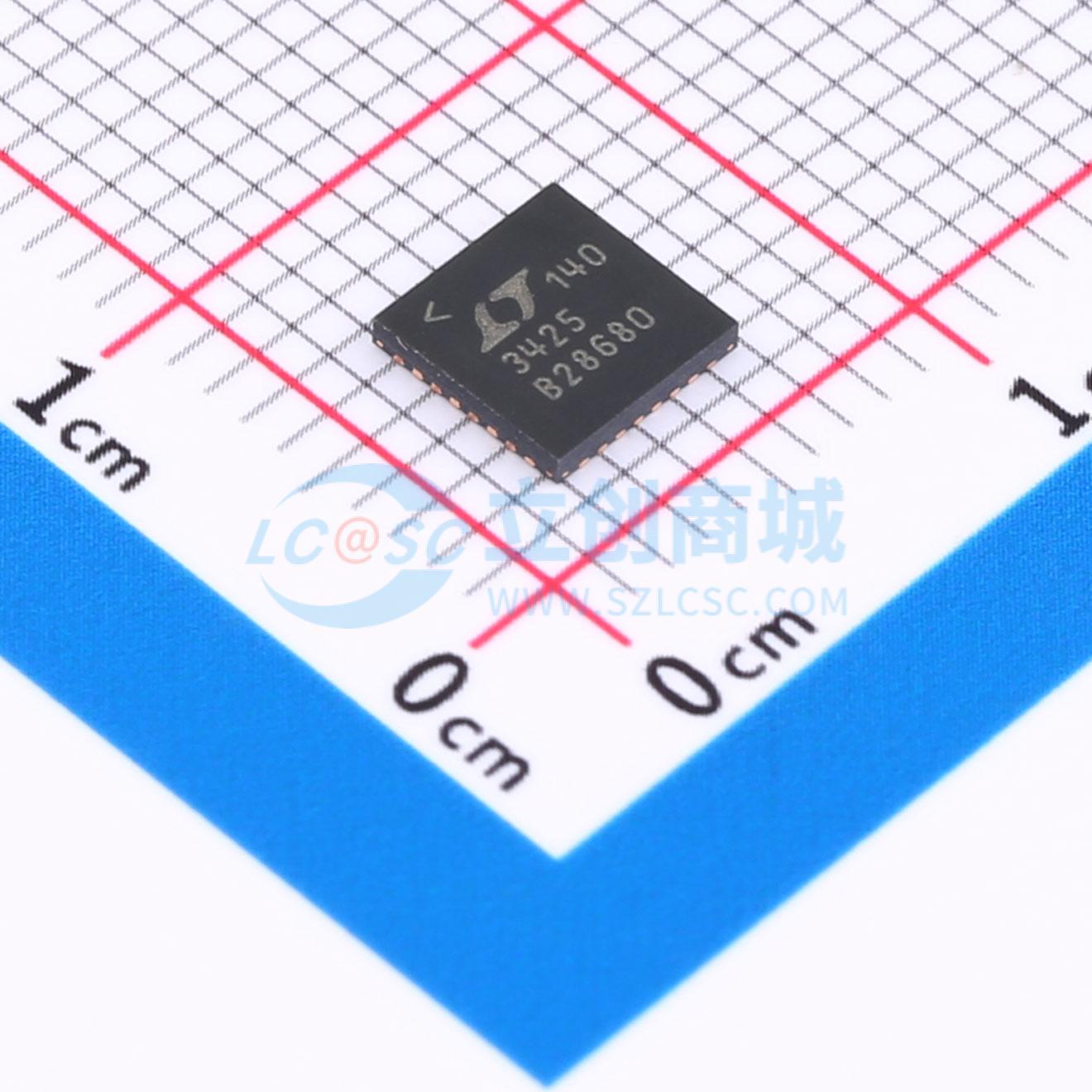

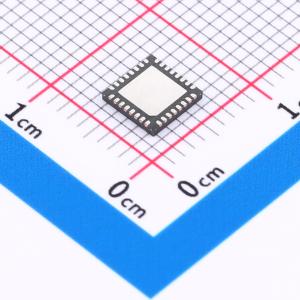

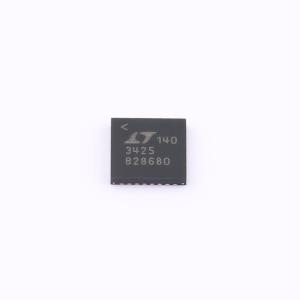

LTC3425EUH#PBF

5A、8MHz、四相同步升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3425是一款同步、4相升压转换器，具备输出断开功能，能够在低于1V的输入电压下工作。它包含四个N沟道MOSFET开关和四个P沟道同步整流器，其有效RDS(ON)分别为0.045Ω和0.05Ω。4相工作模式可大幅降低电感峰值电流和电容纹波电流，并提高有效开关频率，从而将电感和电容的尺寸减至最小
品牌名称: ADI(亚德诺)
商品型号: LTC3425EUH#PBF
商品编号: C117144
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LTC3425 是一款同步四相升压转换器，具有输出断开功能，可在低于1V的输入电压下工作。它包括四个N沟道MOSFET开关和四个P沟道同步整流器，其有效的RDS(ON)分别为0.045Ω和0.05Ω。四相操作大大减少了峰值电感电流和电容纹波电流，并提高了有效开关频率，从而减小了电感和电容的尺寸。真正的输出断开功能消除了浪涌电流，并允许在关断状态下零负载电流。在大多数应用中（VOUT < 4.3V）不需要外部肖特基二极管。节能的Burst Mode操作可以由用户控制或保持自动模式。

其他特性包括1µA的关断电流、可编程频率（带同步输入和输出）、可编程软启动、抗振铃控制、热关断、可调电流限制、参考输出和电源良好比较器。

LTC3425 采用小型热增强型32引脚QFN封装。

应用领域

手持计算机
负载点稳压器
3.3V 到 5V 转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~4.5V
	输出电压	2.4V~5.25V
	输出电流	3A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	12uA
	开关管(内置/外置)	内置
	输出类型	可调
