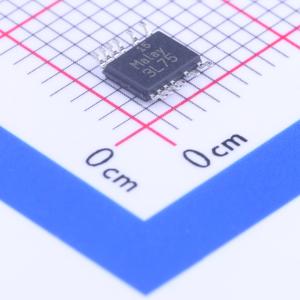

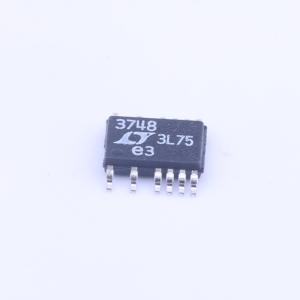

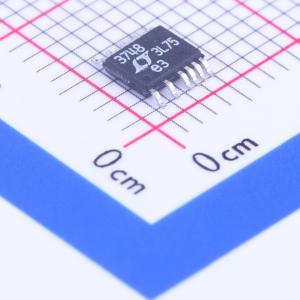

温馨提醒：图片仅供参考，商品以实物为准

LT3748EMS#PBF

100V 隔离反激控制器

描述: 100V 隔离型反激式控制器
品牌名称: ADI(亚德诺)
商品型号: LT3748EMS#PBF
商品编号: C117158
商品封装: MSOP-16
包装方式: 管装
商品毛重: 1.35克(g)

商品参数

商品概述

LT3748是一款专为隔离式反激拓扑设计的开关稳压器控制器，能够实现高功率输出。它通过内部稳压的7V电源驱动一个低端外部N沟道功率MOSFET。由于该器件可直接从初级侧反激波形中感应隔离输出电压，因此调节时无需第三绕组或光隔离器。 LT3748采用边界模式，在不影响负载调节性能的前提下，提供小型磁性解决方案。工作频率由负载电流和变压器励磁电感决定。LT3748的栅极驱动器与合适的外部MOSFET配合使用，可在高达100V的输入电压下提供高达数十瓦的负载功率。 LT3748采用高压16引脚MSOP封装，去掉了四个引脚。

商品特性

5V至100V输入电压范围
1.9A平均栅极驱动源电流和灌电流
边界模式操作
调节时无需变压器第三绕组或光隔离器
初级侧绕组反馈负载调节
通过两个外部电阻设置输出电压
用于控制栅极驱动器电压的INTVCC引脚
可编程软启动
可编程欠压锁定
采用MSOP封装

应用领域

隔离式电信转换器
高功率汽车电源
隔离式工业电源

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	5V~100V
	开关频率	-
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	工作模式	BCM
	反馈方式	原边反馈
