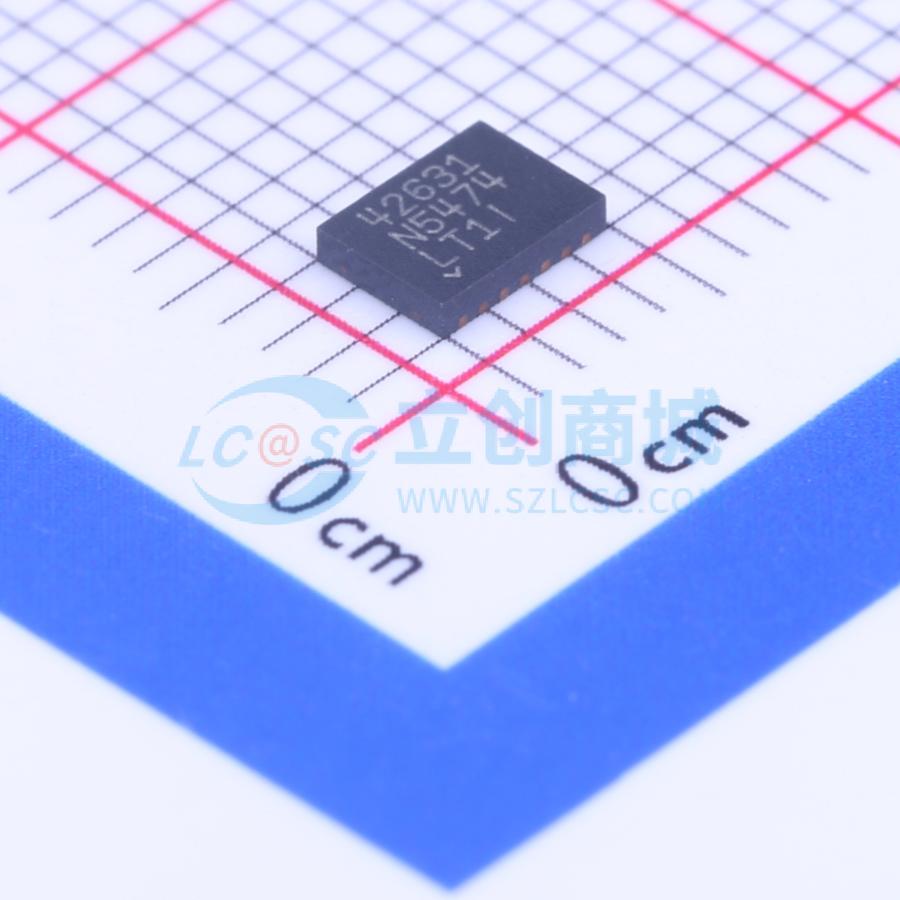

温馨提醒：图片仅供参考，商品以实物为准

LTC4263IDE-1#PBF

具内部开关的高功率单通道 PSE 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC4263IDE-1#PBF
商品编号: C117177
商品封装: DFN-14(3x4)
包装方式: 管装
商品毛重: 0.059克(g)

商品概述

LTC4263-1是一款高功率单端口PSE控制器，适用于以太网供电（PoE）系统。其内部限流和短路保护功能旨在为功耗较大的PoE应用（如无线接入点（WAP）、安防摄像头和RFID阅读器）提供高达30W的PSE输出功率。 LTC4263-1包含符合IEEE 802.3af标准的PD检测电路，以及可选的交流和直流断开检测功能，可在传统IEEE 802.3af系统以及专有高功率应用中实现无缝运行。LTC4263-1简化了PSE的设计，仅需单个电源和少量无源支持元件。板载控制算法无需微控制器即可提供完整的PSE功能，内置的折返式保护和热关断功能提供了全面的故障保护。一个LED引脚可指示端口状态，检测退避时间可针对端点或中跨操作进行配置。 LTC4263-1采用微型14引脚4mm×3mm DFN封装。

商品特性

30W PSE输出功率
兼容IEEE 802.3af标准
单56V电源供电
无需微控制器的完全自主运行
带热保护的内部MOSFET
带内部检测电阻的精确浪涌电流控制
强制电流PD检测，抗干扰能力强
交流和直流断开检测
传统PD检测
强大的短路保护
中跨PSE可通过引脚选择检测退避时间
LED驱动器指示端口开启并闪烁状态代码
采用微型14引脚4mm×3mm DFN封装

应用领域

高功率端点/中跨PSE
单端口或多端口功率注入器
低端口数量PSE
B类环境PSE
独立PSE

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(91个/管，最小起订量 1 个)

个

起订量：1 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	最大功率	30W

	属性	参数值
	通道数	1
	工作温度	-40℃~+85℃
