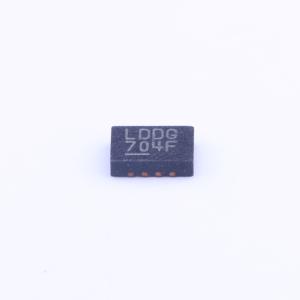

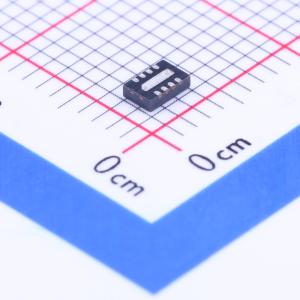

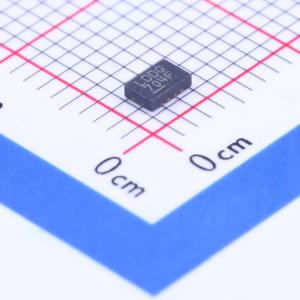

LTC3528BEDDB#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.6-5.25V、1A、1MHz 同步升压型 DC/DC 转换器
品牌名称: ADI(亚德诺)
商品型号: LTC3528BEDDB#PBF
商品编号: C117181
商品封装: DFN-8(2x3)
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LTC3528/LTC3528B 是具备输出断开功能的同步、固定频率升压型 DC/DC 转换器。高效同步整流，加上 700mV 的启动电压以及启动后低至 500mV 的工作电压，为单节或多节电池供电的产品提供更长的续航时间。 1MHz 的开关频率允许使用小型、薄型电感器和陶瓷电容器，从而最小化解决方案的占板面积。电流模式 PWM 采用内部补偿，简化了设计过程。LTC3528 在轻载时进入突发模式（Burst Mode）工作，而 LTC3528B 在轻载时采用连续开关模式。抗振铃电路通过在不连续模式下抑制电感来降低 EMI。其他特性包括低关断电流、漏极开路电源正常输出、短路保护和热过载保护。 LTC3528/LTC3528B 采用 8 引脚、3mm x 2mm x 0.75mm 的 DFN 封装。

商品特性

单节碱性/镍氢电池供电时可提供 200mA 的 3.3V 输出，双节电池供电时可提供 400mA 的 3.3V 输出
输入（VIN）启动电压：700mV
输出（VOUT）电压范围：1.61 至 5.25V
效率高达 94%
输出断开功能
1MHz 固定频率工作
输入电压（VIN）大于输出电压（VOUT）时可工作
集成软启动功能
带内部补偿的电流模式控制
静态电流为 12µA 的突发模式（Burst Mode）工作（LTC3528）
低噪声 PWM 工作模式（LTC3528B）
内部同步整流器
逻辑控制关断：<1µA
抗振铃控制
薄型（3mmx2mmx0.75mm）DFN 封装

应用领域

医疗仪器
基于闪存的 MP3 播放器
降噪耳机
无线鼠标
蓝牙耳机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	880mV~5.25V
	输出电压	1.6V~5.25V
	输出电流	1A

	属性	参数值
	开关频率	1MHz
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
