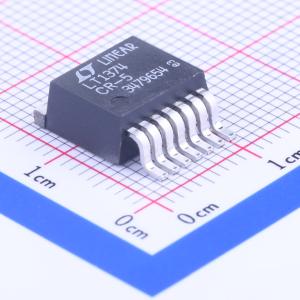

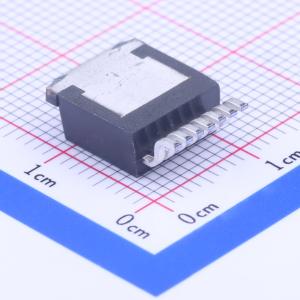

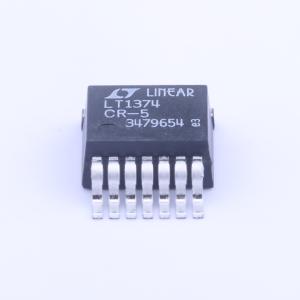

LT1374CR-5#PBF

4.5A、500kHz、降压型开关稳压器

品牌名称: ADI(亚德诺)
商品型号: LT1374CR-5#PBF
商品编号: C117222
商品封装: TO-263-7
包装方式: 管装
商品毛重: 4.9克(g)

商品参数

商品概述

LT1374是一款500kHz的单片降压模式开关稳压器。芯片上集成了一个4.5A开关，以及所有必要的振荡器、控制和逻辑电路。高开关频率可大幅减小外部元件的尺寸。该拓扑采用电流模式，具有快速瞬态响应和良好的环路稳定性。提供固定输出电压和可调输出电压两种类型。通过采用特殊的高速双极工艺和全新设计技术，该稳压器在高开关频率下仍能实现高效率。通过利用输出为电路提供偏置，并使用电源升压电容使功率开关饱和，可在较宽的输出电流范围内保持高效率。 LT1374提供标准7引脚DD、TO - 220、熔合引脚SO - 8和16引脚外露焊盘TSSOP封装。具备完整的逐周期短路保护和热关断功能。可使用标准表面贴装外部元件，包括电感器和电容器。还具备关断或同步可选功能。关断信号可将电源电流降至20µA。同步功能允许外部逻辑电平信号将内部振荡器频率从580kHz提高到1MHz。

商品特性

恒定500kHz开关频率
提供高功率16引脚TSSOP封装
采用全表面贴装元件
电感器尺寸减小至1.8µH
饱和开关设计：0.07Ω
有效电源电流：2.5mA
关断电流：20µA
逐周期电流限制
易于同步

应用领域

便携式计算机
电池供电系统
电池充电器
分布式电源

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~25V
	输出电压	5V
	输出电流	4.5A
	开关频率	500kHz

	属性	参数值
	工作温度	0℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	固定
