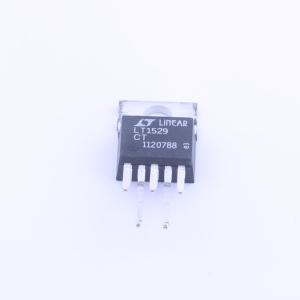

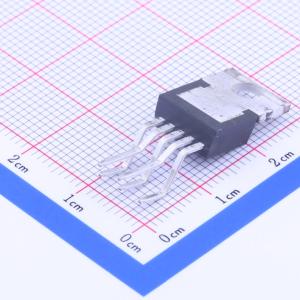

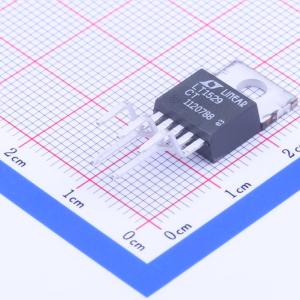

LT1529CT#PBF

具微功率静态电流和停机功能的 3A 低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LT1529CT#PBF
商品编号: C117235
商品封装: TO-220-5-1.7mm
包装方式: 管装
商品毛重: 7.7克(g)

商品参数

商品概述

LT1529/LT1529 - 3.3/LT1529 - 5是具有微功耗静态电流和关断功能的3A低压差稳压器。这些器件能够在压差为0.6V的情况下提供3A的输出电流。专为电池供电系统设计，其低静态电流（工作时为50µA，关断时为16µA）使其成为理想之选。静态电流得到了很好的控制，与许多其他低压差PNP稳压器不同，它在压差状态下不会升高。 LT1529/LT1529 - 3.3/LT1529 - 5的其他特性包括能够使用小输出电容工作。它们在输出端使用22µF电容时即可保持稳定，而大多数早期器件为了保持稳定需要高达100µF的电容。可以使用小型陶瓷电容，提高了可制造性。此外，输入端可以连接到低于输出电压的电压，包括负电压，而不会出现从输出端到输入端的反向电流。这使得LT1529/LT1529 - 3.3/LT1529 - 5非常适合用于备份电源场景，即输出端保持高电平，而输入端接地或反接。在这些条件下，只有16µA的电流会从输出引脚流向地。这些器件提供5引脚TO - 220和5引脚DD封装。

商品特性

压差：IOUT = 3A时为0.6V
输出电流：3A
静态电流：无需保护二极管
输出电压可在3.8V至14V之间调节
3.3V和5V固定输出电压
压差和关断时静态电流可控，l0 = 16µA
使用22µF输出电容时保持稳定
电池反接保护
无反向电流
热限制

应用领域

高效稳压器
电池供电系统用稳压器
开关电源后置稳压器
5V转3.3V逻辑稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	15V
	输出电压	3.8V~14V
	输出电流	3A
	电源纹波抑制比(PSRR)	62dB@(120Hz)

	属性	参数值
	压差	600mV@(3A)
	静态电流(Iq)	50uA
	噪声	-
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
