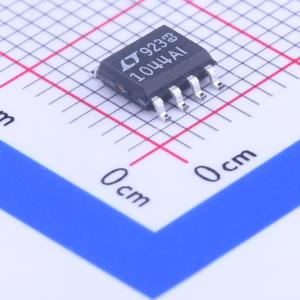

LTC1044AIS8#PBF

LTC1044A是一款单片CMOS开关电容电压转换器。在需要更高输入电压（最高12V）的应用中，它可替代ICL7660/LTC1044。LTC1044A无需使用电感器即可提供多种转换功能。输入电压可以反相（V0UT = -VIN）、加倍（V0UT = 2VIN）、分频（V0UT = VIN/2）或倍增（V0UT = ±nVIN）。 为了在特定应用中优化性能，提供了升压功能，可将内部振荡器频率提高七倍。在高频操作中可以使用更小的外部电容器，以节省电路板空间。也可以禁用内部振荡器以节省功耗。当OSC引脚连接到GND或V+时，在5V输入下，电源电流降至1.5μA。

• 1.5V至12V工作电源电压范围
• 13V绝对最大额定值
• 5V时最大无负载电源电流为200μA
• 用于提高开关频率的升压引脚（引脚1）
• 97%的最小开路电压转换效率
• 95%的最小功率转换效率
• 当OSC引脚 = 0V或V+且电源为5V时，IS = 1.5μA
• 对ICL7660/LTC1044的高压升级

• 10V至±10V电源转换
• 5V至±5V电源转换
• 精确电压分频：V0 = VIN/2 ± 20ppm
• 电压倍增：V0 = ±nVIN
• 电源分配器：V0 = ±√(VIN/2)
• 汽车应用
• 带光伏壁式适配器/充电器的电池系统
