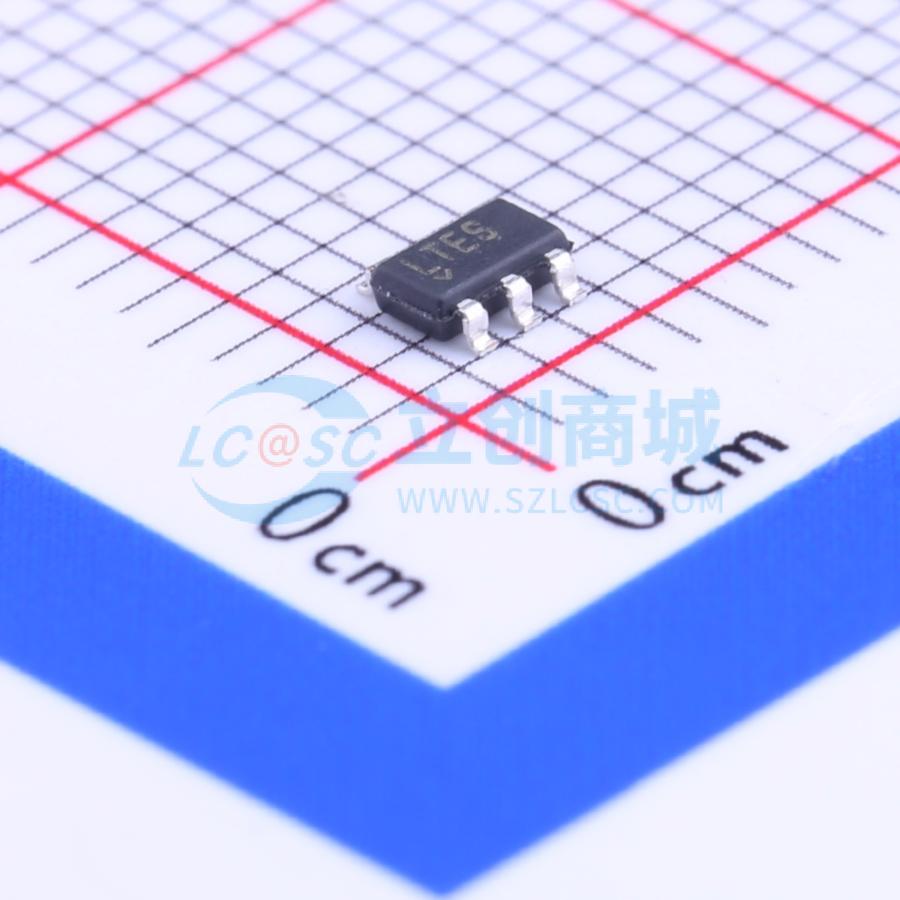

LTC1611CS5#pbf

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC1611CS5#pbf
商品编号: C117238
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

LT1611 是业界首款采用5引脚SOT-23封装的反相电流模式DC/DC转换器。它适用于小型、低功耗的应用，可以从低至1.1V的输入电压工作，并以1.4MHz的频率切换，允许使用小尺寸、低成本且高度不超过2毫米的电容和电感。其小巧的体积和高切换频率使得完整的DC/DC转换器功能所占用的PCB面积小于0.25平方英寸。LT1611能够从5V电源产生-5V、150mA的输出，或从3V电源产生-5V、100mA的输出，在许多应用中可以替代非稳压的“电荷泵”解决方案。

LT1611采用双电感反相拓扑结构，可以对DC/DC转换器的输入端和输出端进行滤波。固定频率切换确保了输出干净，避免了电荷泵解决方案中常见的低频噪声。LT1611在无负载时的静态电流为3mA，而在关断模式下静态电流降至0.5µA。36开关允许V_IN到VOUT之间的差分电压高达33V。

LT1611采用5引脚SOT-23封装。

应用领域

磁头偏置
数码相机CCD偏置
液晶偏置
GaAs FET 偏置
正负转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	900mV~10V
	输出电压	-
	输出电流	550mA
	开关频率	1.4MHz
	工作温度	-

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	Cuk；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
