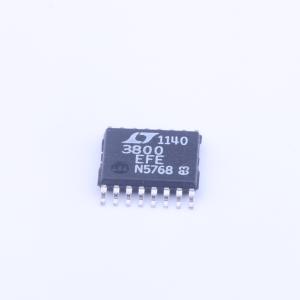

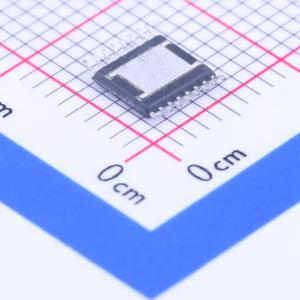

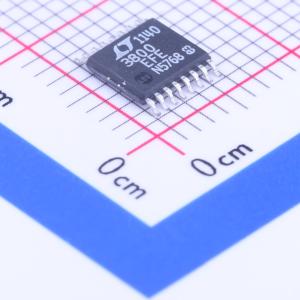

LT3800EFE#PBF

降压型 4V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LT3800是一款200kHz固定频率的高压同步电流模式降压开关稳压器控制器。该IC驱动标准栅极N沟道功率MOSFET，可在4V至60V的输入电压下工作。片上稳压器直接从VIN获取IC电源，并提供源自输出的电源，以最大限度地降低VIN静态电流
品牌名称: ADI(亚德诺)
商品型号: LT3800EFE#PBF
商品编号: C117192
商品封装: TSSOP-16-EP
包装方式: 管装
商品毛重: 0.6克(g)

商品参数

商品概述

±√P3800 是一款200kHz固定频率的高压同步电流模式降压开关稳压器控制器。该IC驱动标准栅极N沟道功率MOSFET，可在4V至60V的输入电压下工作。板载稳压器直接从V_IN提供IC电源，并通过输出供电以最小化V_IN静态电流。MOSFET驱动器采用内部动态自举功能，在正常操作期间最大化栅源“导通”电压，从而提高工作效率。LT3800集成了Burst Mode操作，可将无负载静态电流降低到100μA以下。轻负载效率也通过反向电感电流抑制得到改善，允许控制器支持不连续操作。如果需要，可以禁用Burst Mode操作和反向电流抑制功能。LT3800包含一个可编程软启动，直接控制转换器输出的电压斜率，以减少启动浪涌电流和过冲误差。LT3800采用16引脚热增强型TSSOP封装。

应用领域

12V 和 42V 汽车和重型设备
48V 电信电源供应
航电与工业控制系统
分布式电源转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	-
	输出电流	-
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；可调软启动；过流保护
