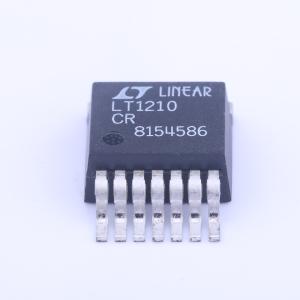

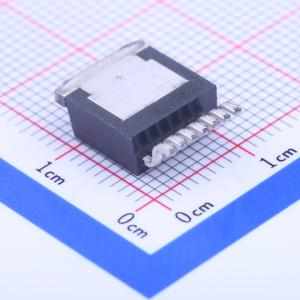

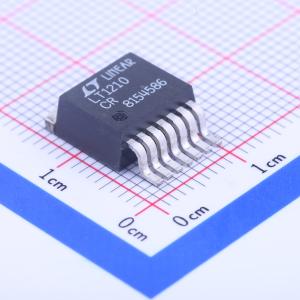

温馨提醒：图片仅供参考，商品以实物为准
LT1210CR#PBF
1.1A、35MHz 电流反馈放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有高输出电流和出色大信号特性的电流反馈放大器。高转换速率、1.1A 输出驱动和 ±15V 工作电压的结合，使该器件能够在 1MHz 至 2MHz 频率范围内提供显著的功率。短路保护和热关断确保了器件的耐用性。该器件在大容性负载下稳定，并且可以轻松提供容性负载所需的大电流。关断功能可将器件切换到高阻抗和低电源电流模式，从而在不使用器件时减少功耗。适用于高达 ±15V 电源的 TO-220 和 DD 封装。对于 ±5V 应用，该器件还提供低热阻 SO-16 封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1210CR#PBF
- 商品编号
- C117204
- 商品封装
- TO-263-7
- 包装方式
- 管装
- 商品毛重
- 4.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 输入失调电压(Vos) | 15mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 900V/us | |
| 输入偏置电流(Ib) | 5uA | |
| 输入失调电流(Ios) | 60uA |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 3nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 62dB | |
| 静态电流(Iq) | 35mA | |
| 输出电流 | 1.1A | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | 5V~15V；-15V~-5V |
商品特性
- 1.1A 最小输出驱动电流
- 35MHz 带宽，A_V=2，R_L=10Ω
- 900V/µs 斜率，A_V=2，R_L=10Ω
- 高输入阻抗：10MΩ
- 宽电源范围：±5V 至 ±15V（TO-220 和 DD 封装）
- 增强的 θJA SO-16 封装，适用于 ±5V 操作
- 关断模式：I_S<200µA
- 可调电源电流
- 在 C_L=10,0000F 时稳定
- 工作温度范围：-40℃ 至 85℃
- 提供 7 引脚 DD、TO-220 和 16 引脚 SO 封装
应用领域
- 电缆驱动器
- 缓冲器
- 测试设备放大器
- 视频放大器
- ADSL线路驱动器
