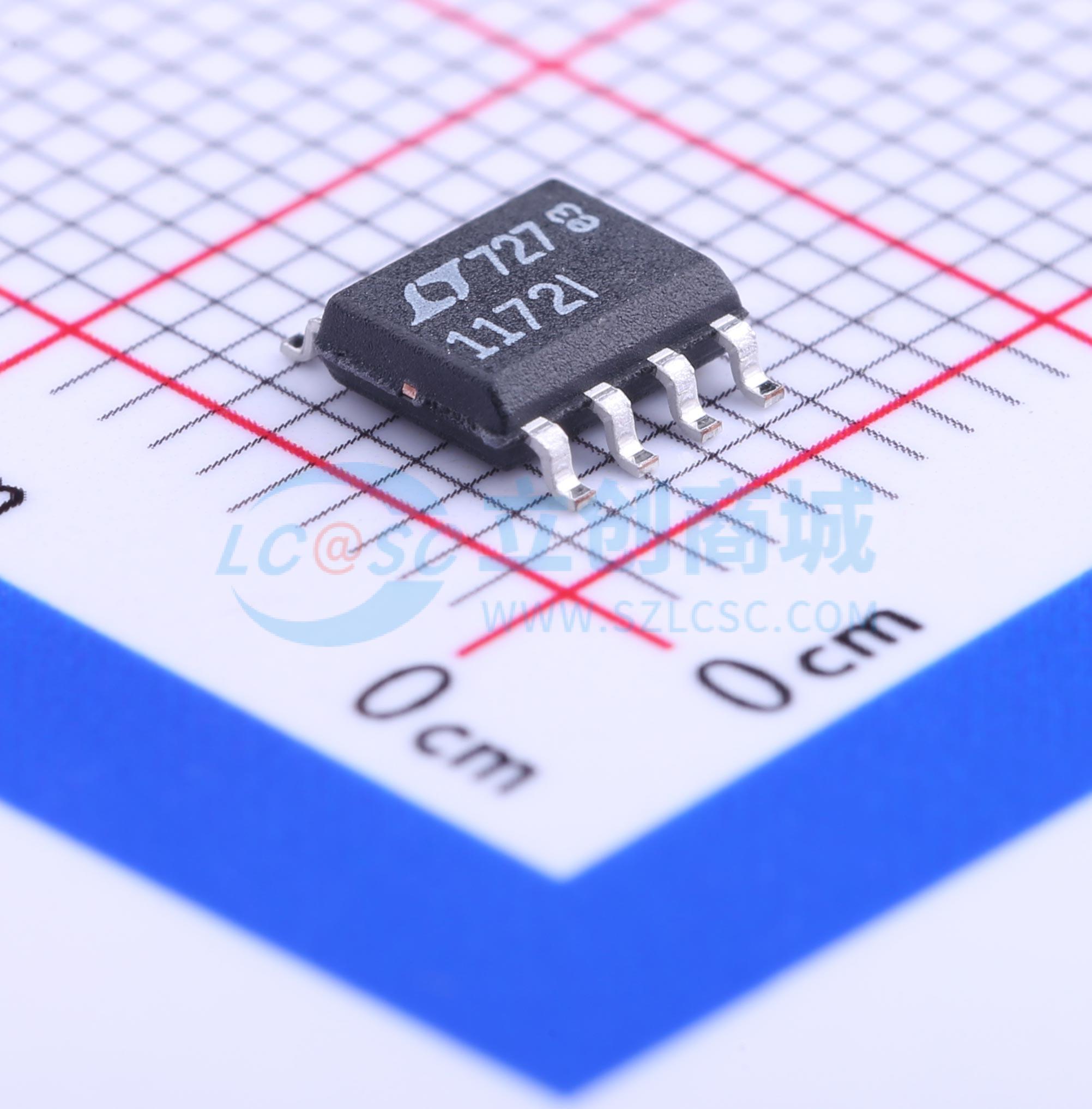

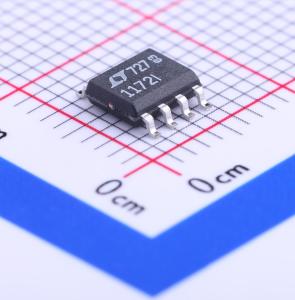

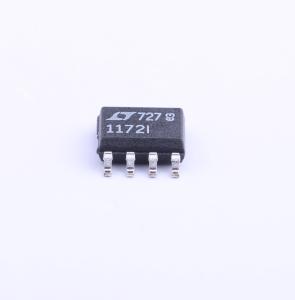

LT1172IS8#PBF

LT1170/LT1171/LT1172是单片式高功率开关稳压器。它们可在所有标准开关配置下运行，包括降压、升压、反激、正激、反相和“Cuk”。芯片上集成了一个大电流、高效率的开关，以及所有的振荡器、控制和保护电路。所有功能的集成使得LT1170/LT1171/LT1172可以采用标准的5引脚TO - 3或TO - 220功率封装，以及8引脚封装（LT1172）。这使得它们极其易于使用，并能提供类似于三引脚线性稳压器的“抗故障”操作。 LT1170/LT1171/LT1172的工作电源电压范围为3V至60V，静态电流仅为6mA。无需外部功率器件，它们就能提供高达100W的负载功率。通过采用电流模式开关技术，它们能提供出色的交流和直流负载及线性调整率。 LT1170/LT1171/LT1172具有许多独特的特性，即使是目前市面上那些使用难度大得多的低功率控制芯片也不具备。它们采用自适应抗饱和开关驱动，可在很宽的负载电流范围内保持高效率。外部激活的关断模式可将总电源电流典型值降至50µA，适用于待机操作。

• 宽输入电压范围：3V至60V
• 低静态电流：6mA
• 内部5A开关（LT1171为2.5A，LT1172为1.25A）
• 关断模式下电源电流仅为50µA
• 所需外部元件极少
• 具备过载自保护功能
• 几乎可在所有开关拓扑中运行
• 反激调节模式具有完全浮动输出
• 采用标准5引脚封装
• LT1172提供8引脚MiniDIP和表面贴装封装
• 可外部同步

• 10A、5V逻辑电源
• 5V逻辑电源转换为±15V运算放大器电源
• 电池升压转换器
• 功率逆变器（正转负或负转正）
• 完全浮动的多路输出
