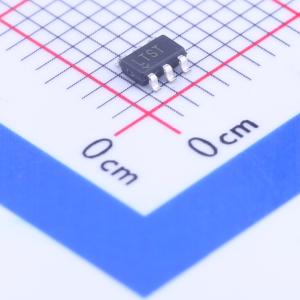

温馨提醒：图片仅供参考，商品以实物为准

LT1932ES6#TRMPBF

采用 ThinSOT 封装的恒定电流 DC/DC LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是固定频率的升压 DC/DC 转换器，用作恒流源。因为它直接调节输出电流，所以非常适合驱动发光二极管（LED），其发光强度与通过它们的电流成正比，而不是与它们两端的电压成正比。输入电压范围为 1V 至 10V，可在各种输入源下工作。即使输入电压高于 LED 电压，也能精确调节 LED 电流，大大简化了电池供电设计
品牌名称: ADI(亚德诺)
商品型号: LT1932ES6#TRMPBF
商品编号: C117210
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

LT1932是一款固定频率的升压DC/DC转换器，设计为恒流源工作。由于它直接调节输出电流，因此LT1932非常适合驱动发光二极管（LED），其光强度与通过它们的电流成正比，而非其两端的电压。

该器件的工作输入电压范围为1V至10V，可以从多种输入源工作。即使输入电压高于LED电压时，LT1932也能精确地调节LED电流，极大地简化了电池供电的设计。单个外部电阻可将LED电流设置在5mA至40mA之间，之后可以使用直流电压或脉宽调制（PWM）信号轻松调整。当LT1932处于关断状态时，LED会从输出端断开，确保整个电路的静态电流低于1μA。该器件的1.2MHz开关频率允许使用小型、低剖面的芯片电感器和电容器，在空间受限的便携式应用中最小化占用面积和成本。

商品特性

效率高达80%
本征匹配的LED电流
可调节的LED电流控制
从2V驱动五个白色LED
从2.7V驱动六个白色LED
从3V驱动八个白色LED
关机时断开LED
1.2MHz固定频率开关
使用小型陶瓷电容
使用高度仅为1mm的小型电感
即使在VIN > VOUT时也能调节电流
操作电压低至1V
低剖面（1mm）ThinSOT封装

应用领域

手机
手持计算机
数码相机
便携式MP3播放器
寻呼机

数据手册PDF

放大查看下载PDF

优惠活动

7.1折起

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	1V~10V
	开关频率	1.2MHz
	通道数	1

	属性	参数值
	输出电流	40mA
	调光	PWM
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
