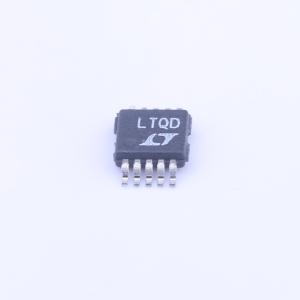

温馨提醒：图片仅供参考，商品以实物为准

LT1991IMS#PBF

精准、100uA 增益可选放大器

描述: 精准、100μA增益可选放大器
品牌名称: ADI(亚德诺)
商品型号: LT1991IMS#PBF
商品编号: C117211
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

LT1991将一个精密运算放大器与八个精密电阻器集成在一起，形成了一个用于精确放大电压的单芯片解决方案。无需外部元件，即可实现 -13 至 14 的增益，增益精度达 0.04%。该器件特别适合用作差分放大器，其出色的电阻匹配特性可实现大于 75dB 的共模抑制比。该放大器的最大输入失调电压为 50μV，增益带宽积为 560kHz。该器件可在 2.7V 至 36V 的任何电源电压下工作，在 5V 电源下仅消耗 100μA 的电源电流。输出可在任一电源轨的 40mV 范围内摆动。这些电阻具有出色的匹配特性，450k 电阻在整个温度范围内的匹配精度为 0.04%。匹配温度系数保证小于 3ppm/℃。电阻的电压线性度极高，从而使增益非线性小于 10ppm。 LT1991 在 5V 和 ±15V 电源以及 -40℃ 至 125℃ 的温度范围内进行了全面的性能测试。该器件提供节省空间的 10 引脚 MSOP 和薄型（0.8mm）3mm×3mm DFN 封装。

商品特性

引脚可配置为差分放大器、反相放大器和同相放大器
差分放大器增益范围为 1 至 13，共模抑制比 >75dB
同相放大器增益范围为 0.07 至 14
反相放大器增益范围为 -0.08 至 -13
增益误差 1.04%
增益漂移 <30ppm/℃
宽电源范围：单电源 2.7V 至双电源 ±18V
微功耗：电源电流 100μA
高精度：最大输入失调电压 50μV
增益带宽积 560kHz
轨到轨输出
节省空间的 10 引脚 MSOP 和 DFN 封装

应用领域

手持式仪器
医疗仪器
应变计放大器
差分转单端转换

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	560kHz

	属性	参数值
	压摆率(SR)	0.12V/us
	静态电流(Iq)	130uA
	工作温度	-40℃~+85℃
