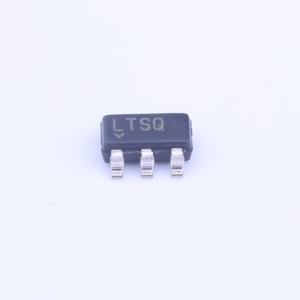

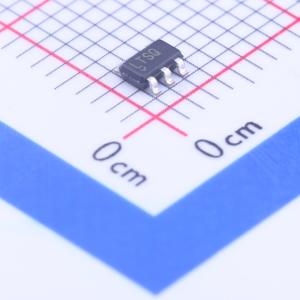

温馨提醒：图片仅供参考，商品以实物为准

LT1930AES5#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输入：2.6-16V；输出：34V最高，1A，2.2MHz 升压型DC/DC转换器
品牌名称: ADI(亚德诺)
商品型号: LT1930AES5#PBF
商品编号: C117187
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

LT1930和LT1930A是高功率SOT - 23开关稳压器。两者均内置一个1A、36V的开关，可在小尺寸封装内实现高电流输出。LT1930的开关频率为1.2MHz，允许使用小型、低成本、低高度的电容器和电感器。速度更快的LT1930A开关频率为2.2MHz，可进一步减小电感器尺寸。使用这些器件可实现面积接近十分之一平方英寸的完整稳压器解决方案。现在，多输出电源可为每个输出电压使用单独的稳压器，取代使用单个稳压器和定制变压器的繁琐准稳压方法。恒定频率、内部补偿的电流模式PWM架构可产生低且可预测的输出噪声，易于滤波。输出端可使用低ESR陶瓷电容器，进一步将噪声降至毫伏级。LT1930/LT1930A上的高压开关额定电压为36V，使其非常适合高达34V的升压转换器以及单端初级电感转换器（SEPIC）和反激式设计。在SEPIC设计中，LT1930可在3.3V电源下输出高达480mA的5V电压，或在四节碱性电池供电下输出300mA的5V电压。 LT1930/LT1930A采用5引脚ThinSOT封装。

商品特性

1.2MHz开关频率（LT1930）
2.2MHz开关频率（LT1930A）
低VCESAT开关：1A时为400mV
高输出电压：高达34V
3.3V输入时输出480mA的5V电压（LT1930）
5V输入时输出250mA的12V电压（LT1930A）
宽输入范围：2.6V至16V
使用小型表面贴装元件
低关断电流：<1µA
薄型（1mm）ThinSOT封装
与LT1613引脚兼容

应用领域

TFT - LCD偏置电源
数码相机
无绳电话
备用电池
医疗诊断设备
本地5V或12V电源
外置调制解调器
PC卡
xDSL电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.45V~16V
	输出电压	2.45V~36V
	输出电流	1A
	开关频率	2.2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	同步整流	否
	输出通道数	1
	拓扑结构	反激式；升压式；SEPIC
	开关管(内置/外置)	内置
	输出类型	-
