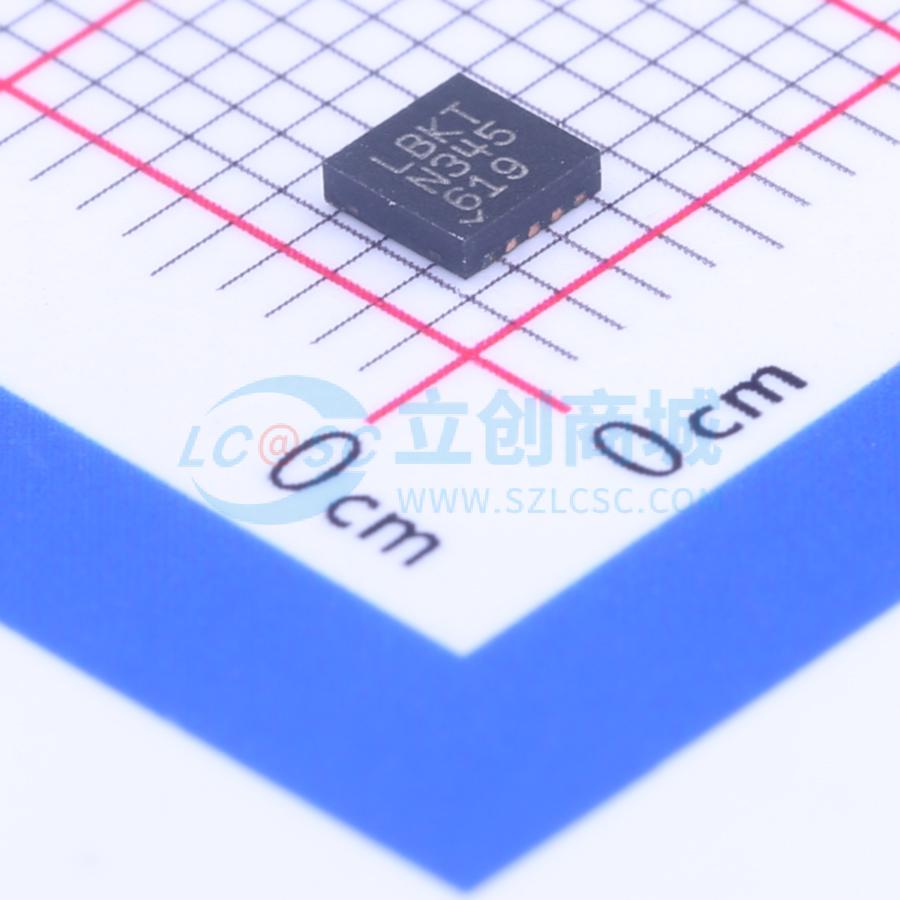

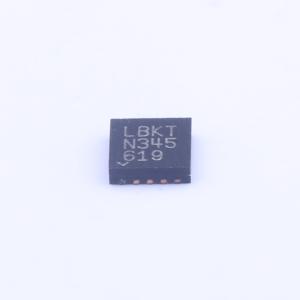

LTC3440EDD#PBF

微功率同步升降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 微功率同步降压-升压型 DC/DC 转换器
品牌名称: ADI(亚德诺)
商品型号: LTC3440EDD#PBF
商品编号: C117180
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

LTC3440是一款高效率、固定频率的降升压DC/DC转换器，可在输入电压高于、低于或等于输出电压的情况下工作。该IC中采用的拓扑结构提供了在所有工作模式下的连续传递函数，使其非常适合于单节锂离子电池、多节碱性电池或镍氢电池应用，其中输出电压在电池电压范围内。

包括两个0.19Ω N沟道MOSFET开关和两个0.22Ω P沟道开关。通过外部电阻可编程设置高达2MHz的开关频率，并且振荡器可以同步到外部时钟。在Burst Mode（突发模式）下工作时，静态电流仅为25µA，从而在便携式应用中最大化电池寿命。突发模式操作由用户控制，可以通过将MODE/SYNC引脚拉高来启用。如果MODE/SYNC引脚上有时钟信号或被拉低，则启用固定频率切换。

其他特性还包括1µA关断电流、软启动控制、热关断和电流限制。LTC3440提供10引脚增强散热型MSOP封装和(3mm x 3mm) DFN封装。

商品特性

单个电感器
当电池电压高于、低于或等于输出电压时，固定频率工作
同步整流：效率高达96%
爆发模式下25µA的静态电流
连续输出电流高达600mA
不需要肖特基二极管（VOUT < 4.3V）
关闭期间VOUT与VIN断开
输入和输出范围为2.5V至5.5V
可编程振荡器频率从300kHz到2MHz
可同步振荡器
爆发模式启用控制
关闭电流<1µA
小型增强散热10引脚MSOP和(3mmx3mm) DFN封装

应用领域

掌上电脑
手持仪器
便携式媒体播放器，MP3播放器
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.5V~5.5V
	输出电压	2.5V~5.5V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
