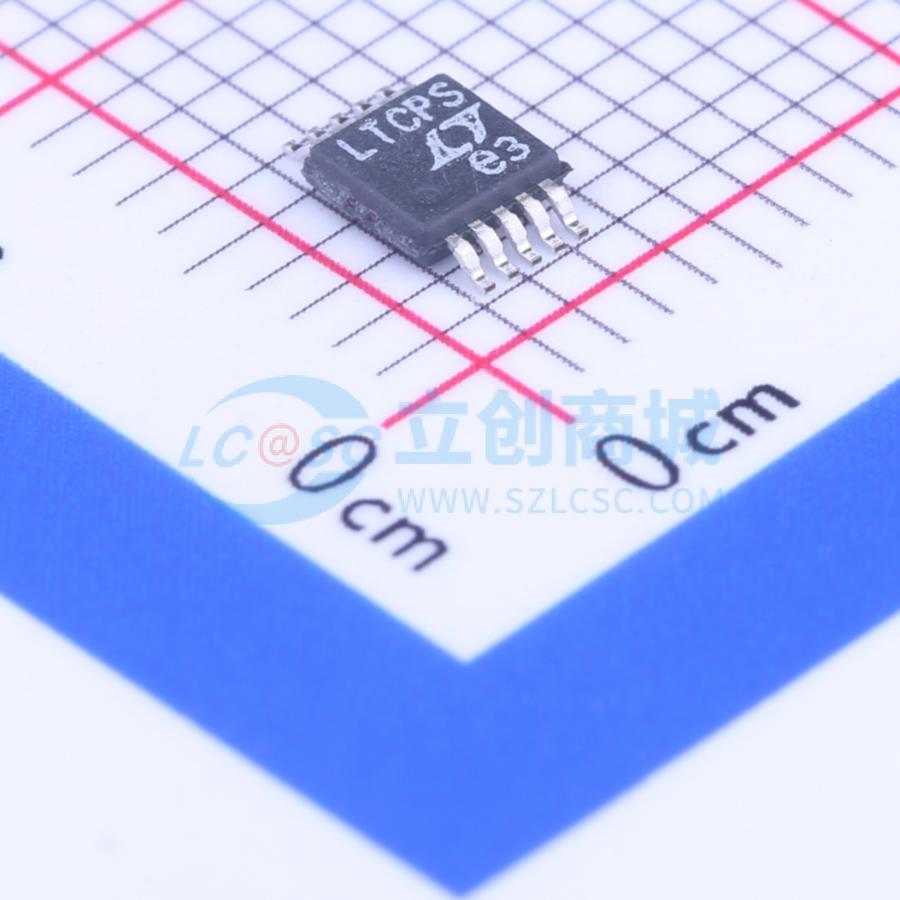

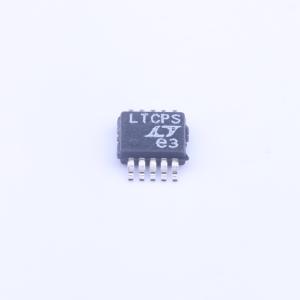

LTC4416IMS-1#PBF

LTC4416/LTC4416 - 1控制两组外部P沟道MOSFET，为电源切换电路创建两个近乎理想的二极管功能。这允许对多个电源进行高效“或”操作，以延长电池寿命并降低自身发热。导通时，MOSFET两端的压降通常为25mV。对于使用墙上适配器或其他辅助电源的应用，当连接辅助电源时，负载会自动与电池断开。

LTC4416集成了两个相互连接的PowerPathTM控制器，并具备软切换控制功能。“软关断”切换功能允许用户在两个不同电压之间进行切换，而不会在输出电源中产生过大的电压下冲（o VDROOP）。LTC4416/LTC4416 - 1还具备“快速导通”特性，当正向输入电压超过25mV时，该特性会显著增加栅极驱动电流。当检测电压比输入电压高25mV时，LTC4416的“快速关断”特性启动。LTC4416 - 1在相同条件下以及使用使能引脚选择其他外部P沟道器件时，可实现快速关断。

较宽的工作电源范围支持由1至8节串联锂离子电池供电。低静态电流（每通道35µA）与负载电流无关。栅极驱动器包含一个用于保护MOSFET的内部电压钳位电路。

LTC4416/LTC4416 - 1采用薄型10引脚MSOP封装。

• 专门设计用于驱动大小不同的PFET
• 用于电源“或”操作二极管的极低损耗替代品
• 宽工作电压范围：3.6V至36V
• 工作温度范围：-40℃至125℃
• 反接电池保护
• 直流电源之间自动切换
• 低静态电流：每通道35µA
• 负载电流共享
• MOSFET栅极保护钳位
• 用于设置切换阈值点的精密输入控制比较器
• 用于用户指定迟滞控制的漏极开路反馈点
• 最少的外部元件
• 节省空间的10引脚MSOP封装

• 大电流PowerPath开关
• 工业和汽车应用
• 不间断电源
• 逻辑控制电源开关
• 电池备份系统
• 带电池备份的应急系统
