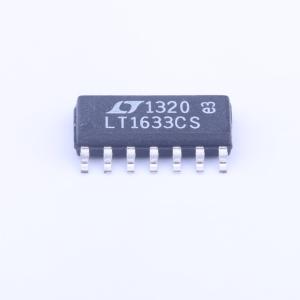

LT1633CS#PBF
45MHz、45V/us、四通道、轨至轨输入和输出、精准运算放大器
- 描述
- 45MHz、45V/μs、四通道、轨至轨输入和输出、精准运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1633CS#PBF
- 商品编号
- C117176
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 45MHz | |
| 输入失调电压(Vos) | 1.35mV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 压摆率(SR) | 45V/us | |
| 输入偏置电流(Ib) | 2.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 440nA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 4.3mA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
LT1632/LT1633 是双/四通道、轨到轨输入输出运算放大器，增益带宽积为 45MHz，压摆率为 45V/µs。 LT1632/LT1633 在整个工作范围内具有出色的直流精度。输入失调电压通常小于 400µV，在 10k 负载下最小开环增益为 80 万，几乎消除了所有增益误差。在单 5V 电源下，在整个轨到轨输入范围内，共模抑制比通常为 83dB，具有出色的同相性能。 LT1632/LT1633 在 2.7V 至 36V 的电源电压下都能保持其性能，并在 3V、5V 和 ±15V 电源下进行了参数规定。输入可以超出电源电压驱动，而不会损坏输出或导致输出相位反转。输出能够提供超过 35mA 的负载电流。 LT1632 采用 8 引脚 PDIP 和 SO 封装，具有标准双运算放大器引脚排列。LT1633 采用标准四运算放大器配置，采用 14 引脚塑料 SO 封装。这些器件可作为许多标准运算放大器的直接替换品，以改善输入/输出范围和性能。
商品特性
- 增益带宽积：45MHz
- 压摆率：45V/µs
- 每个放大器的低电源电流：4.3mA
- 输入共模范围包含两个电源轨
- 输出摆幅轨到轨
- 轨到轨输入失调电压：最大 1350µV
- 输入失调电流：最大 440nA
- 输入偏置电流：最大 2.2µA
- 开环增益：最小 800V/mV
- 低输入噪声电压：典型值 12nV/√Hz
- 低失真：100kHz 时为 –92dBc
- 宽电源范围：2.7V 至 ±15V
- 大输出驱动电流：最小 35mA
- 8 引脚 PDIP 和 SO 封装的双运算放大器
应用领域
- 有源滤波器
- 轨到轨缓冲放大器
- 驱动 A/D 转换器
- 低电压信号处理
- 电池供电系统
- 单电源、40dB 增益、550kHz 仪表放大器
