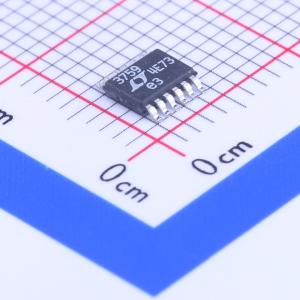

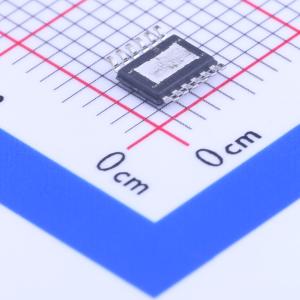

温馨提醒：图片仅供参考，商品以实物为准

LT3759EMSE#PBF

宽输入电压范围升压 / SEPIC / 负输出控制器

品牌名称: ADI(亚德诺)
商品型号: LT3759EMSE#PBF
商品编号: C117166
商品封装: MSOP-12-EP-0.65mm
包装方式: 管装
商品毛重: 0.26克(g)

商品参数

商品概述

LT3759是一款宽输入范围、电流模式的DC/DC控制器，能够通过单个反馈引脚调节正或负输出电压。它可配置为升压、SEPIC或反相转换器。 LT3759驱动一个低端外部N沟道功率MOSFET。内部LDO稳压器从VIN或DRIVE引脚获取电源，为栅极驱动器提供高达4.75V的电源。固定频率、电流模式架构可在宽范围的电源和输出电压下实现稳定运行。LT3759的工作频率可通过一个外部电阻在100kHz至1MHz范围内设置，也可使用SYNC引脚同步到外部时钟。 LT3759具有软启动和频率折返功能，可在启动和输出短路期间限制电感电流。FBX引脚上的窗口比较器通过PGOOD引脚报告，提供输出电压状态指示。该器件采用12引脚外露焊盘MSOP封装。

商品特性

宽VIN范围：1.6V至42V
单反馈引脚实现正或负输出电压编程
PGOOD输出电压状态报告
精确的50mV SENSE阈值电压
可编程软启动
一个外部电阻实现可编程工作频率（100kHz至1MHz）
可同步到外部时钟
低关断电流 < 1µA
INTVCC稳压器由VIN或DRIVE供电
带迟滞的可编程输入欠压锁定

应用领域

数据通信和工业升压、SEPIC和反相转换器
分布式电源
便携式电子设备
汽车

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(37个/管，最小起订量 1036 个)

个

起订量：1036 个37个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.6V~42V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	反相式；升压式；SEPIC
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
