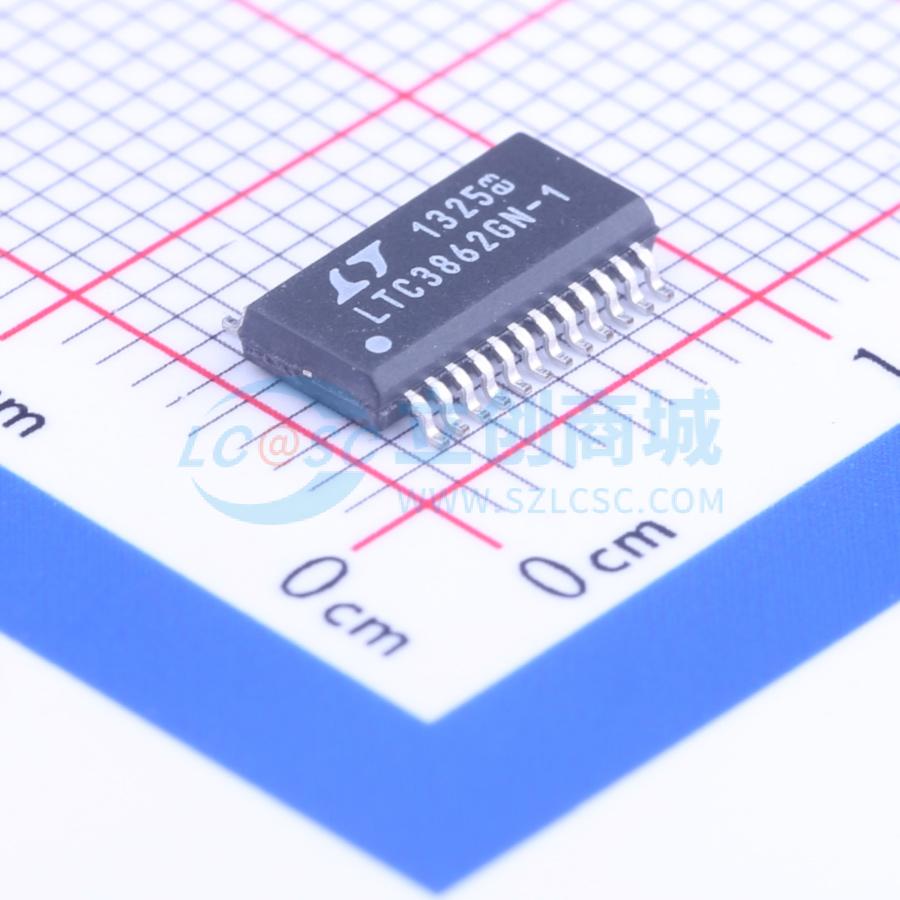

温馨提醒：图片仅供参考，商品以实物为准

LTC3862IGN-1#PBF

多相电流模式升压型 DC/DC 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3862IGN-1#PBF
商品编号: C117155
商品封装: SSOP-24-150mil
包装方式: 管装
商品毛重: 0.34克(g)

商品参数

商品概述

L03862是一款两相恒定频率、电流模式的升压和SEPIC控制器，可驱动N沟道功率MOSFET。两相操作可降低系统滤波电容和电感要求。工作频率可通过外部电阻在75kHz至500kHz范围内设置，并可使用内部PLL与外部时钟同步。利用SYNC输入、CLKOUT输出和PHASEMODE控制引脚可实现多相操作，支持2相、3相、4相、6相或12相操作。其他特性包括：为栅极驱动器提供带欠压锁定保护的内部10V LDO、具有可编程迟滞功能的精密RUN引脚阈值、软启动、可编程前沿消隐和最大占空比。

商品特性

宽YN范围：8.5V至36V工作电压
两相操作可降低输入和输出电容
固定频率、峰值电流模式控制
为高压MOSFET提供10V栅极驱动
可调斜率补偿增益
可调最大占空比（高达96%）
可调前沿消隐
±1%内部电压基准
用一个外部电阻可编程工作频率（75kHz至500kHz）
可锁相固定频率50kHz至650kHz
SYNC输入和CLKOUT用于2相、3相、4相、6相或12相操作（PHASEMODE可编程）
内部10V LDO稳压器
24引脚窄体SSOP封装
5mmx5mm、引脚间距0.65mm的QFN封装
24引脚热增强型TSSOP封装

应用领域

汽车、电信和工业电源

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(55个/管，最小起订量 1045 个)

个

起订量：1045 个55个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	8.5V~36V
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	SEPIC；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
