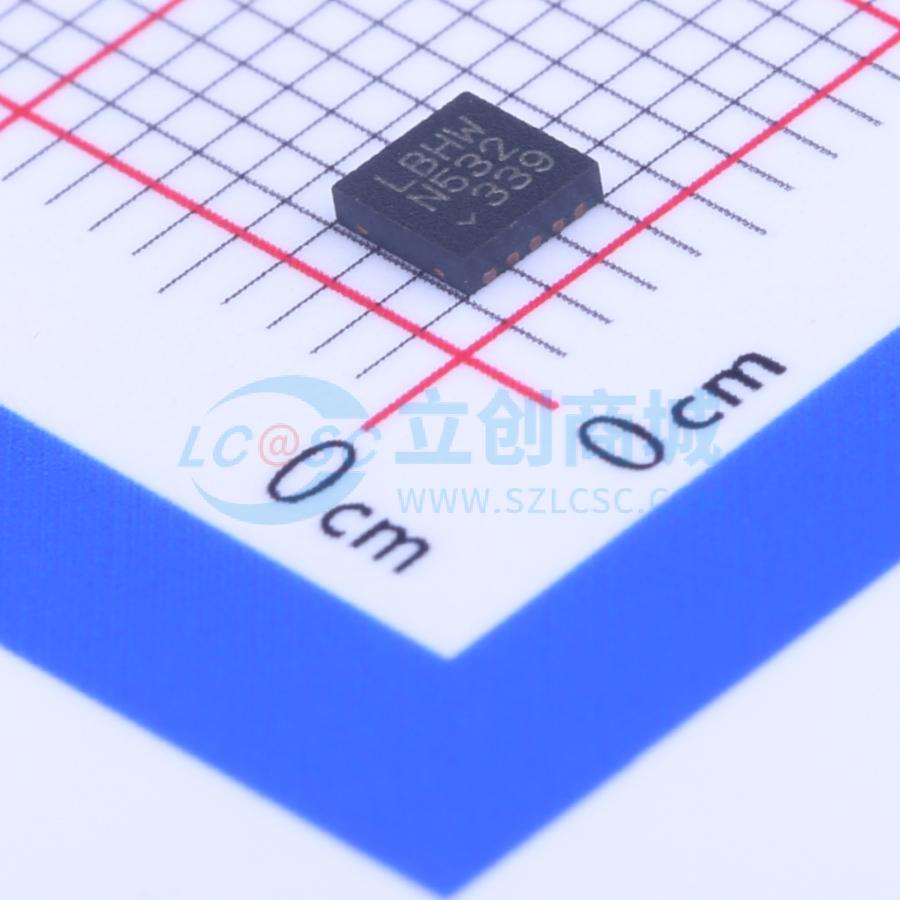

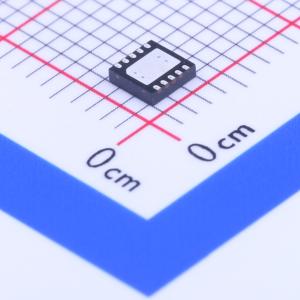

LTC3026EDD#PBF

1.5A 低输入电压 VLDO 线性稳压器

品牌名称: ADI(亚德诺)
商品型号: LTC3026EDD#PBF
商品编号: C117146
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

LTC3026是一款极低压差（VLDO）线性稳压器，可在低至1.14V的输入电压下工作。该器件能够提供1.5A的输出电流，典型压差仅为100mV。为了能在低输入电压下工作，LTC3026内置了一个升压转换器，为内部LDO电路提供必要的裕量。输出电流直接来自输入电源，以实现效率最大化。升压转换器工作仅需一个小型片式电感器和陶瓷电容器。此外，一个LTC3026的升压输出电压可为其他LTC3026提供升压电压，因此多个LDO只需一个电感器。用户也可以提供升压电压，从而完全无需电感器。 LTC3026稳压器搭配10µF或更大的陶瓷输出电容器时能保持稳定。该器件具有0.4V的低参考电压，可通过两个外部电阻来设定输出电压。该器件还具备内部限流、过温关断和反向输出电流保护功能。LTC3026采用小型10引脚MSOP或薄型（0.75mm）10引脚3mm×3mm DFN封装。

商品特性

输入电压范围：1.14V至3.5V（启用升压时），1.14V至5.5V（使用外部5V升压时）
低压差：在l₀₊ₜ = 1.5A时为100mV
可调输出范围：0.4V至2.6V
输出电流：高达1.5A
即使在接近压差时也具有出色的电源抑制比
关断时将负载与VIN和VBST断开
低工作电流：在V₁ₙ = 1.5V时，I₁ₙ = 950μA
低关断电流：|₁ₙ < 1μA（典型值），l₈ₛₜ = 0.1μA（典型值）
搭配10µF或更大的陶瓷电容器时能保持稳定
具备短路、反向电流保护
具备过温保护
采用10引脚MSOP和10引脚（3mm×3mm）DFN封装

应用领域

开关电源的高效线性后置稳压器
微处理器电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	400mV~2.6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	-
	压差	100mV@(1.5A)

	属性	参数值
	静态电流(Iq)	950uA
	噪声	210uVrms；110uVrms
	特性	过流保护；带使能；过热保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
