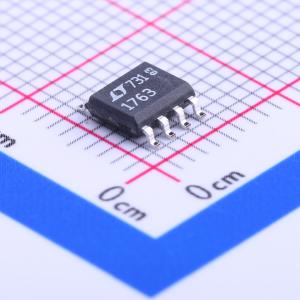

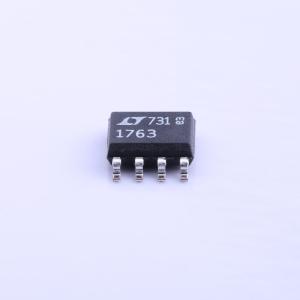

LT1763IS8#PBF

500mA、低噪声、微功耗LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 500mA、低噪声、LDO 微功率稳压器
品牌名称: ADI(亚德诺)
商品型号: LT1763IS8#PBF
商品编号: C117141
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.188克(g)

商品参数

商品概述

LT1763系列是微功耗、低噪声、低压差稳压器。这些器件能够在300mV的压差电压下提供500mA的输出电流。专为电池供电系统设计，30µA的低静态电流使其成为理想之选。静态电流得到很好的控制；与许多其他稳压器不同，它在压差状态下不会升高。 LT1763稳压器的一个关键特性是低输出噪声。添加一个外部0.01µF的旁路电容后，在10Hz至100kHz的带宽内，输出噪声降至20µVRMS。LT1763稳压器在输出电容低至3.3µF时仍能保持稳定。可以使用小型陶瓷电容，而无需其他稳压器所需的串联电阻。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该系列产品提供1.5V、1.8V、2.5V、3V、3.3V和5V的固定输出电压，以及一款参考电压为1.22V的可调器件。LT1763稳压器有8引脚SO和12引脚、薄型（4mm×3mm×0.75mm）DFN封装可供选择。

商品特性

低噪声：20µVRMS（10Hz至100kHz）
输出电流：500mA
低静态电流：30µA
宽输入电压范围：1.8V至20V
低压差电压：300mV
极低关断电流：< 1µA
无需保护二极管
固定输出电压：1.5V、1.8V、2.5V、3V、3.3V、5V
输出电压可在1.22V至20V之间调节
使用3.3µF输出电容时保持稳定
使用铝电解电容、钽电容或陶瓷电容时保持稳定
反接电池保护
无反向电流
过流和过温保护
8引脚SO和12引脚（4mm×3mm）DFN封装

应用领域

手机
电池供电系统
对噪声敏感的仪器系统

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.22V~20V
	输出电流	500mA
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	300mV

	属性	参数值
	静态电流(Iq)	30uA
	噪声	20uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	-
