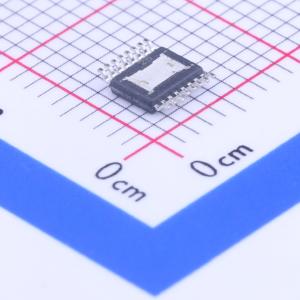

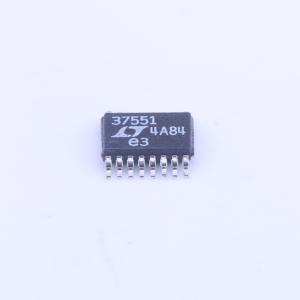

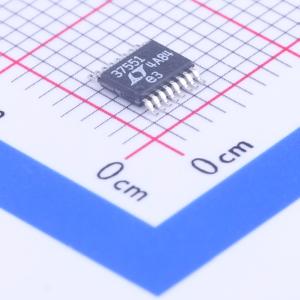

温馨提醒：图片仅供参考，商品以实物为准
LT3755EMSE-1#PBF
40VIN、75VOUT LED 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是DC/DC控制器，可作为恒流源驱动高电流LED。从内部稳压7.15V电源驱动低端外部N沟道功率MOSFET。固定频率、电流模式架构可在宽范围的电源和输出电压下稳定工作。接地参考电压FB引脚是多个LED保护功能的输入，也使转换器能作为恒压源工作。频率调节引脚允许用户将频率从100kHz编程到1MHz，以优化效率、性能或外部元件尺寸。在LED串的高端检测输出电流，高端电流检测是驱动LED最灵活的方案，允许升压、降压或降压-升压模式配置。PWM输入可提供高达3000:1的LED调光比，CTRL输入提供额外的模拟调光能力。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3755EMSE-1#PBF
- 商品编号
- C117133
- 商品封装
- MSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | 100kHz~1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 反激；升压；SEPIC；降压 | |
| 工作温度 | 0℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
3000:1真彩色PWM调光
宽输入电压范围：4.5V至40V
输出电压高达75V
恒流和恒压调节
100mV高侧电流检测
支持升压、降压、升降压模式，SEPIC或反激拓扑结构
可调频率：100kHz至1MHz
开路LED保护
具有迟滞的可编程欠压锁定
改进的开路LED状态引脚（LT3755-2）
频率同步（LT3755-1）
PWM断开开关驱动器
CTRL引脚提供模拟调光
低关断电流：<1µA
可编程软启动
热增强型16引脚QFN（3mm x 3mm）和MSOP封装
应用领域
- 高功率LED
- 电池充电器
- 精确电流限制电压调节器
