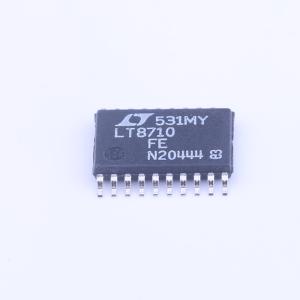

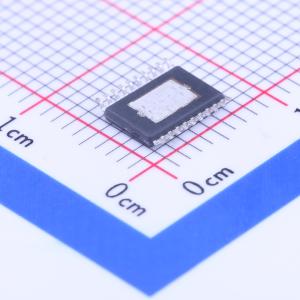

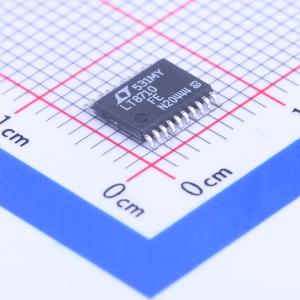

LT8710EFE#PBF

具输出电流控制功能的同步 SEPIC / 负输出 / 升压型控制器

品牌名称: ADI(亚德诺)
商品型号: LT8710EFE#PBF
商品编号: C117129
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LT8710是一款同步PWM DC/DC控制器，具备轨到轨输出电流监测与控制功能。LT8710适用于多种电源拓扑结构，可轻松配置为升压、SEPIC、反相或反激式电路。 LT8710的轨到轨输出电流监测与控制功能使其能够应用于电流受限的场景，如电池充电。FLAG引脚可用作电源正常指示或C/10指示，以实现精确的电池大容量充电和浮充电压控制。通过外部电阻，LT8710的开关频率范围可设置在100kHz至750kHz之间，也可与外部时钟同步。 LT8710还具有创新的EN/FBIN引脚电路，可处理缓慢变化的输入信号，并具备可调欠压锁定功能。该引脚还用于输入电压调节，以避免高阻抗输入电源崩溃。此外，还集成了频率折返和软启动等功能。LT8710采用20引脚TSSOP封装。

商品特性

宽输入范围：4.5V至80V
轨到轨输出电流监测与控制
高阻抗输入的输入电压调节
C/10或电源正常指示引脚
用于强制连续导通模式（CCM）或脉冲跳跃操作的MODE引脚
最高750kHz的开关频率
单反馈引脚，可轻松配置为升压、SEPIC、反相或反激式转换器
可与外部时钟同步
高增益EN/FBIN引脚可接受缓慢变化的输入信号
20引脚TSSOP封装

应用领域

高功率本地电源
宽输入电压范围SEPIC/反相电路
铅酸电池充电器
汽车发动机控制单元（ECU）电源
太阳能电池板功率转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~80V
	输出电流	-
	开关频率	750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	反激式；升压式；SEPIC；反相式
	开关管(内置/外置)	外置
	输出类型	-
