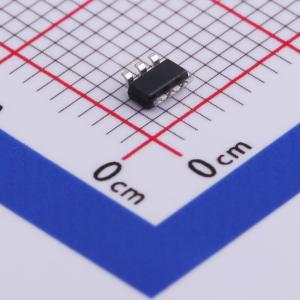

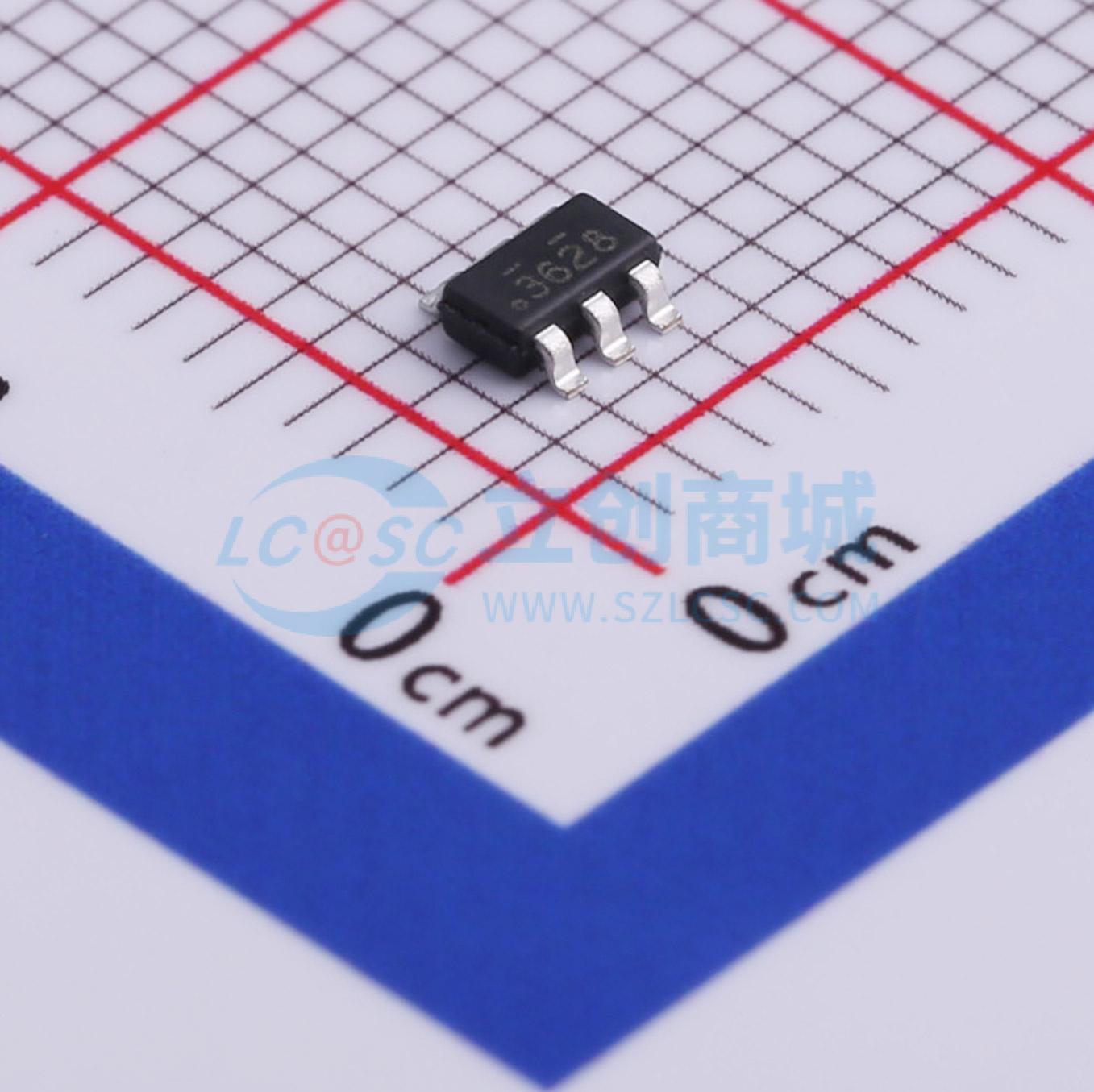

FDC3612
1个N沟道 耐压:100V 电流:2.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此 N 沟道 MOSFET 专为提高 DC/DC 转换器的总效率而设计，可以使用同步开关 PWM 控制器，也可以使用传统开关 PWM 控制器。它经过了优化，可实现低门极电荷、低 RDS(ON) 和快速开关。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDC3612
- 商品编号
- C111970
- 商品封装
- SuperSOT-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 135mΩ@6V | |
| 耗散功率(Pd) | 1.6W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 660pF | |
| 反向传输电容(Crss) | 40pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 55pF |
商品概述
这款N沟道MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。它针对低栅极电荷、低RDS(ON)和快速开关速度进行了优化。
商品特性
- 在VGS = 6 V时,RDS(ON) = 135 mΩ
- 2.6 A、100 V,在VGS = 10 V时,RDS(ON) = 125 mΩ
- 采用高性能沟槽技术,实现极低的RDS(ON)
- 低栅极电荷(典型值为14 nC)
- 高功率和电流处理能力
- 快速开关速度
应用领域
- DC/DC转换器
