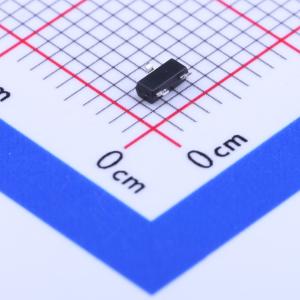

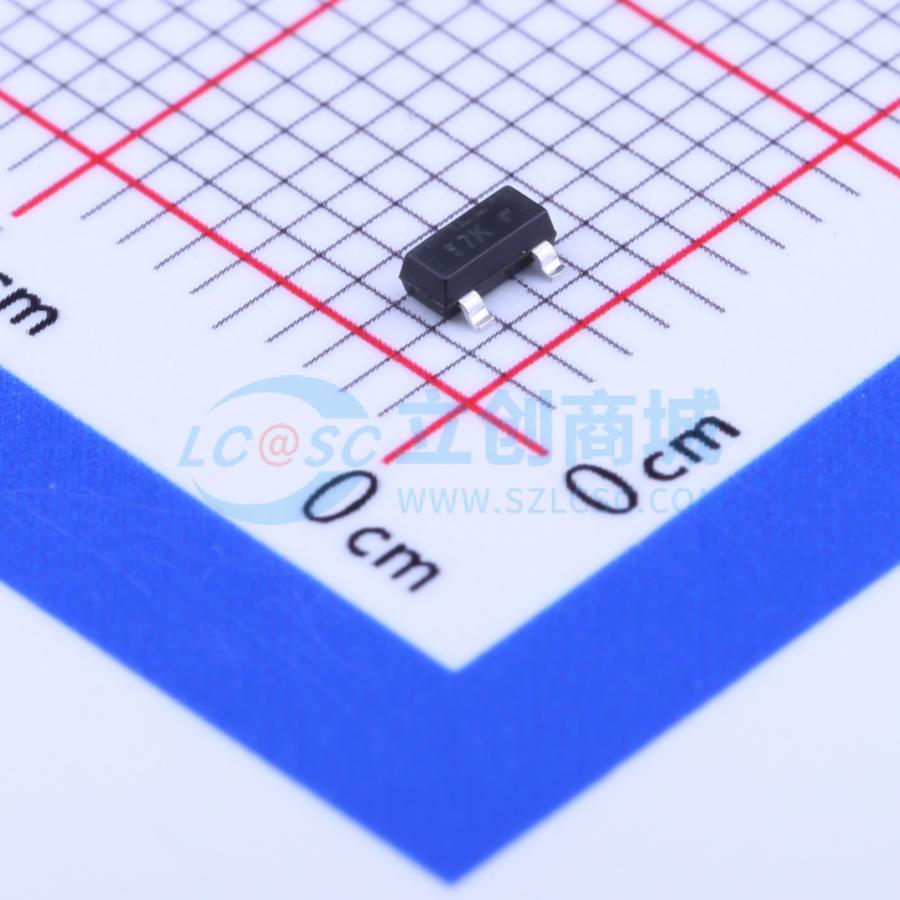

温馨提醒：图片仅供参考，商品以实物为准
2N7002K
1个N沟道 耐压:60V 电流:380mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N 沟道小信号 MOSFET 60V 380mA 1.6 Ω
- 品牌名称
- onsemi(安森美)
- 商品型号
- 2N7002K
- 商品编号
- C114458
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 380mA | |
| 导通电阻(RDS(on)) | 2.5Ω@4.5V,200mA | |
| 耗散功率(Pd) | 420mW | |
| 阈值电压(Vgs(th)) | 2.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 45pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 8pF |
商品特性
- 静电放电保护
- 低导通电阻RDS(on)
- 表面贴装封装
- 适用于汽车及其他有独特选址和控制变更要求应用的2V前缀产品；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- 低端负载开关
- 电平转换电路
- 直流-直流转换器
- 便携式应用，如数码相机（DSC）、个人数字助理（PDA）、手机等
