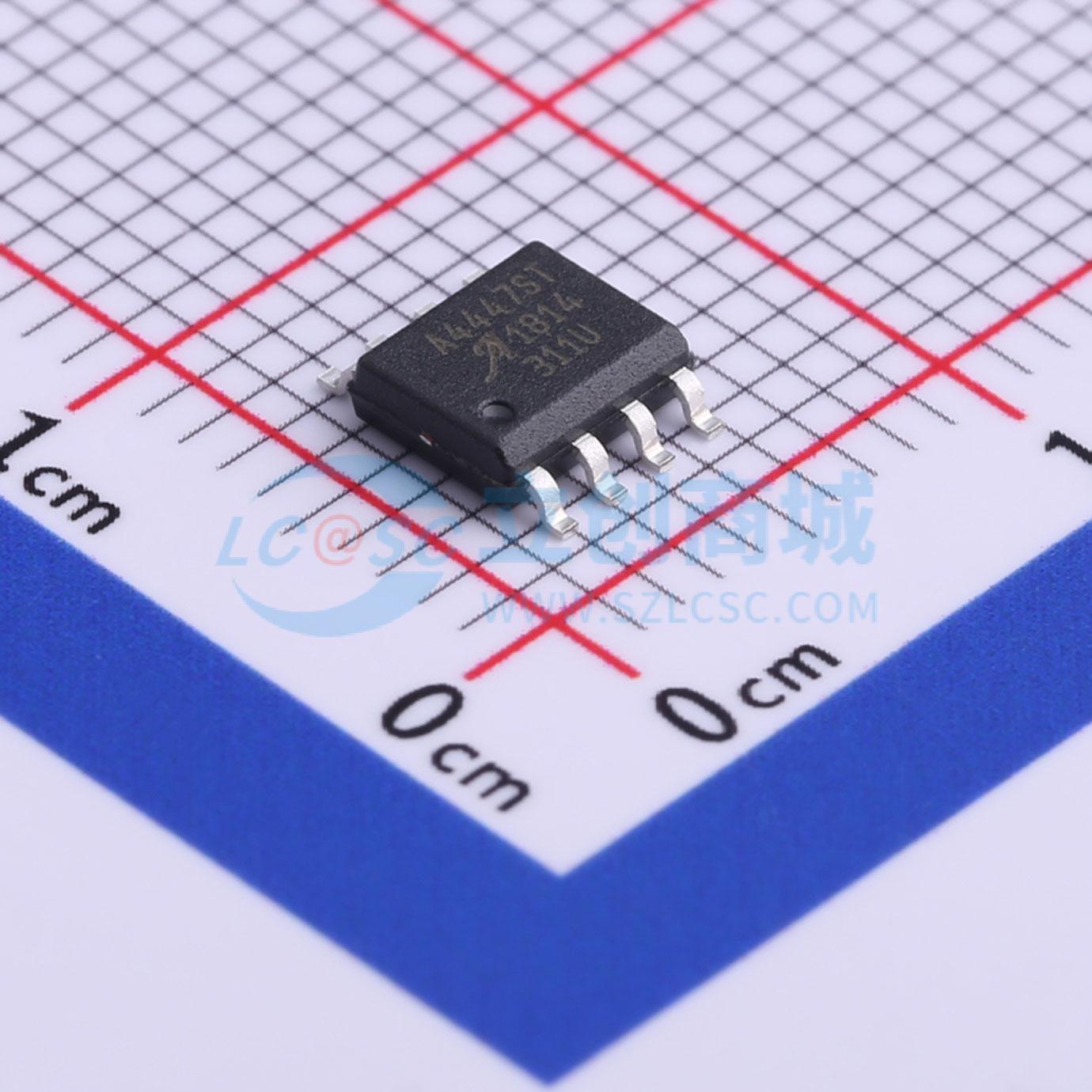

A4447SLJTR-T
高压降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A4447是一款2A连续输出电流的高效通用降压调节器,适用于各种应用。输入电压范围为8到50V,输出电压可通过外部电阻分压器调整,范围为0.8到24V。内部集成低Rds(on) DMOS开关,具有固定关断时间控制。工作模式包括连续和非连续模式,以保持轻负载调节。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4447SLJTR-T
- 商品编号
- C112017
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~50V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 2A | |
| 开关频率 | 123kHz | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
A4447是一款2A高效率通用降压稳压器，专为广泛的应用设计。输出电压可通过电阻分压器和0.8V±2%的参考电压在0.8V至24V之间调节。外部元件包括一个外部箝位二极管、电感和滤波电容。关断时间由连接到地的一个外部电阻决定。可以在连续模式和非连续模式下工作，以保持轻负载下的调节。内部消隐电路用于滤除由于外部箝位二极管反向恢复引起的瞬态。典型的消隐时间为200纳秒。
这款新器件非常适合多种终端产品，包括输入电压范围为8V至50V且需要高达2A输出电流的应用，例如不间断电源、销售点(POS)应用以及使用24V或36V总线的工业应用。
应用包括：
- 打印机电源
- 办公自动化设备
- POS热敏、激光、照片及喷墨打印机
- 磁带驱动器
- 工业应用
应用领域
- 打印机电源供应
- 办公自动化设备
- POS热敏、激光、照片和喷墨打印机
- 磁带驱动器
- 使用24V或36V总线的工业应用
