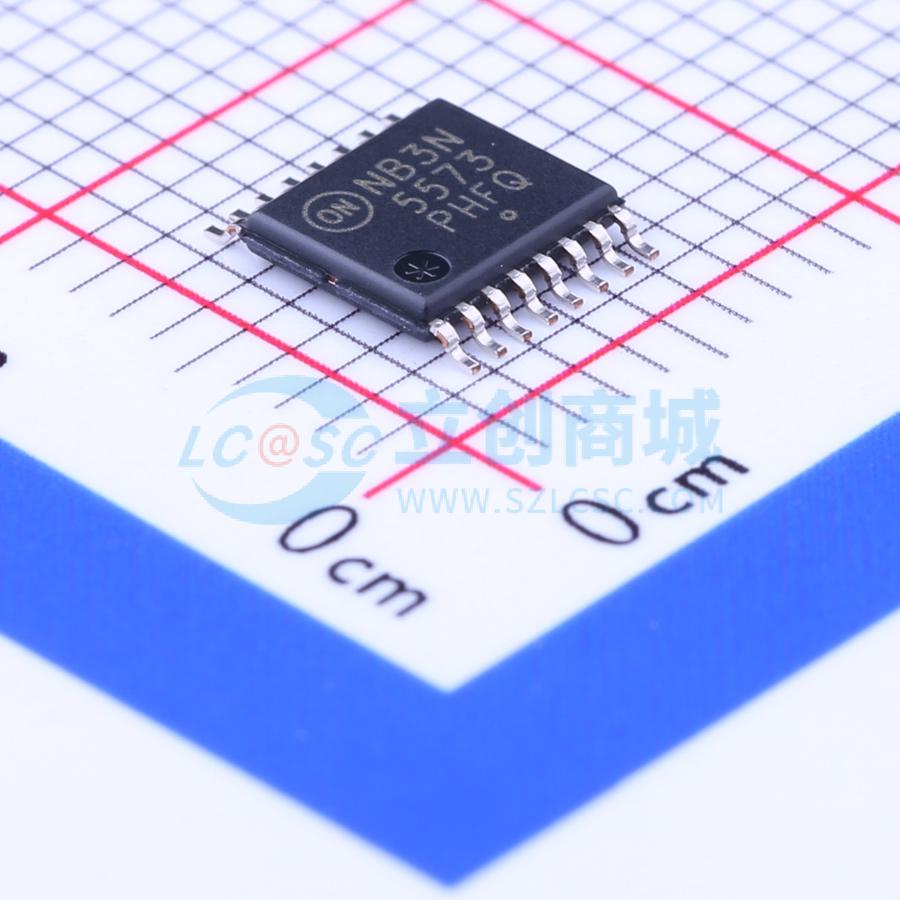

温馨提醒：图片仅供参考，商品以实物为准

NB3N5573DTR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NB3N5573 是一款高精度、低相位噪声时钟产生器，支持 PCI Express 和以太网要求。该器件是 PureEdge 产品系列的一部分，接受 25 MHz 基础模式并行谐振晶体，以 25 MHz、100 MHz、125 MHz 或 200 MHz 时钟频率生成差分 HCSL 输出。此器件采用 5.0 mm x 4.4 mm 窄体 TSSOP 16 引脚封装。
品牌名称: onsemi(安森美)
商品型号: NB3N5573DTR2G
商品编号: C112144
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.189克(g)

商品参数

商品概述

NB3N5573是一款精密、低相位噪声的时钟发生器，支持PCI Express和以太网要求。该器件接受25 MHz基模并联谐振晶体，并以25 MHz、100 MHz、125 MHz或200 MHz时钟频率生成差分HCSL输出。通过适当的端接，输出可以与LVDS接口。该器件采用5.0 mm×4.4 mm窄体TSSOP 16引脚封装。

商品特性

使用25 MHz基模并联谐振晶体
无需外部环路滤波器
HCSL差分输出或通过适当端接实现LVDS输出
输入频率有四个可选乘数
带三态输出的输出使能
符合PCIe Gen1、Gen2、Gen3、Gen4、QPI、UPI抖动要求相位噪声：Q 100 MHz偏移噪声功率 100 Hz -109.4 dBc 1 kHz -127.8 dBc 10 kHz -136.2 dBc 100 kHz -138.8 dBc 1 MHz -138.2 dBc 10 MHz -161.4 dBc 20 MHz -163.00 dBc
典型周期抖动均方根值为1.5 ps
工作范围3.3 V±10%
工业温度范围-40℃至+85℃
这些是无铅器件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	200MHz
	工作电压	2.97V~3.63V

	属性	参数值
	输出通道数	4
	工作温度	-40℃~+85℃
