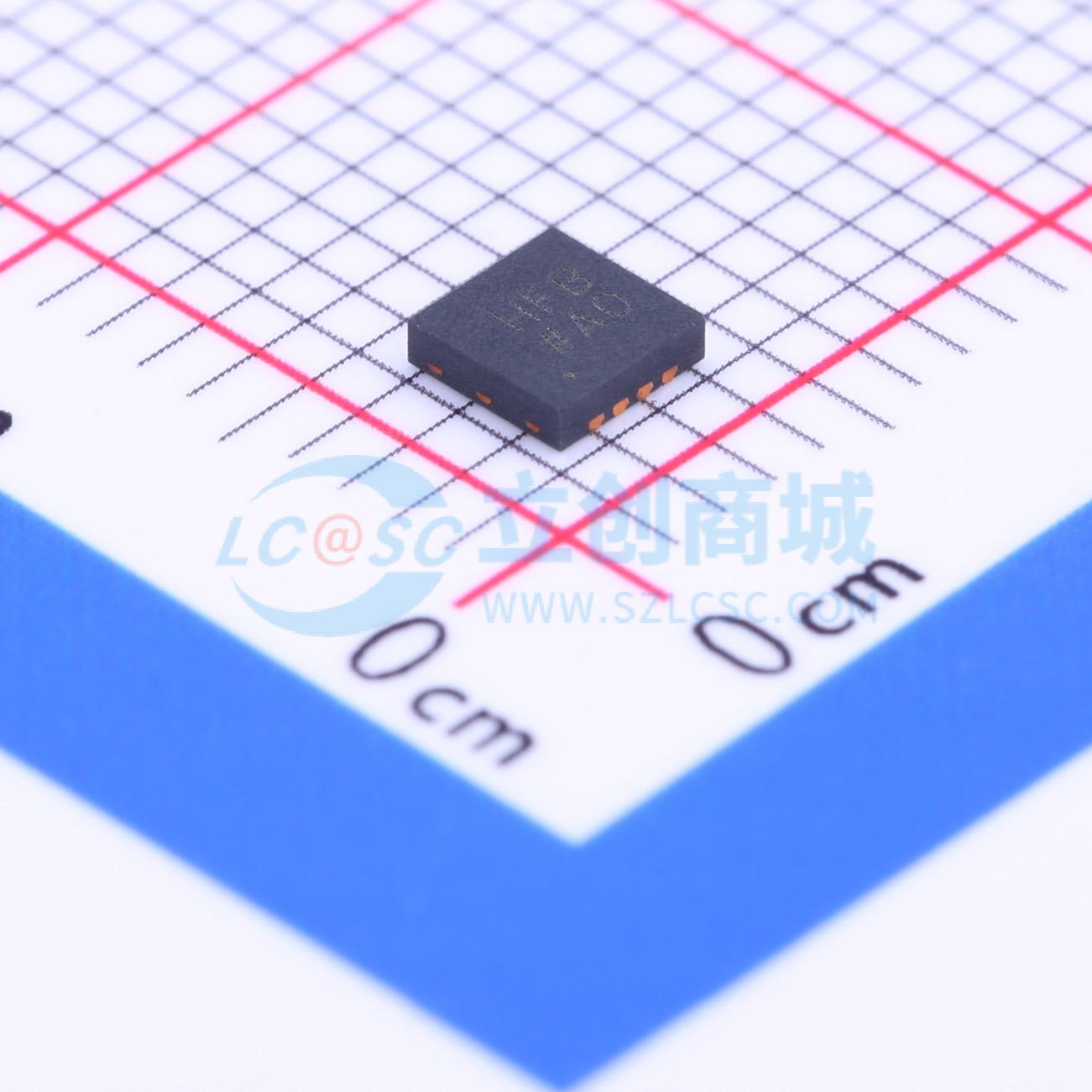

温馨提醒：图片仅供参考，商品以实物为准
AD8137YCPZ-REEL7
低成本、低功耗差分ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8137是一款低成本差分驱动器，提供轨到轨输出，非常适合在要求低功耗和低成本的系统中驱动模数转换器(ADC)。它应用简便，内部共模反馈架构允许通过在一个引脚上施加电压来控制输出共模电压。内部反馈环路也可提供内在平衡的输出，并能抑制偶阶谐波失真产物。利用AD8137很容易实现完全差分和单端至差分增益配置。由四个电阻组成的外部反馈网络决定放大器的闭环增益。省电特性对关键的低功耗应用很有利。AD8137采用ADI公司专有的第二代xFCB工艺制造，可实现高性能和极低的功耗水平。AD8137采用小型8引脚SOIC封装和3 mmx3 mm LFCSP封装。额定工作温度范围为-40°C至+125°C工业温度范围。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8137YCPZ-REEL7
- 商品编号
- C112004
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 79dB | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电压(Vos) | 700uV | |
| 增益带宽积(GBP) | 110MHz | |
| 压摆率(SR) | 450V/us | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 噪声密度(eN) | 8.25nV/√Hz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 20mA | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 0.45uA | |
| 静态电流(Iq) | 2.6mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 单电源 | 2.7V~12V | |
| 双电源(Vee ~ Vcc) | -6V~6V | |
| 电源纹波抑制比(PSRR) | 91dB | |
| 稳定时间 | 100ns |
商品概述
AD8137是一款低成本差分驱动器，提供轨到轨输出，非常适合在要求低功耗和低成本的系统中驱动模数转换器(ADC)。它应用简便，内部共模反馈架构允许通过在一个引脚上施加电压来控制输出共模电压。内部反馈环路也可提供内在平衡的输出，并能抑制偶阶谐波失真产物。利用AD8137很容易实现完全差分和单端至差分增益配置。由四个电阻组成的外部反馈网络决定放大器的闭环增益。省电特性对关键的低功耗应用很有利。
AD8137采用ADI公司专有的第二代xFCB工艺制造，可实现高性能和极低的功耗水平。
AD8137采用小型8引脚SOIC封装和3 mmx3 mm LFCSP封装。额定工作温度范围为-40°C至+125°C工业温度范围。
应用领域
- ADC驱动器
- 便携式仪器仪表
- 电池供电应用
- 单端转差分转换器
- 差分有源滤波器
- 视频放大器
- 电平转换器
