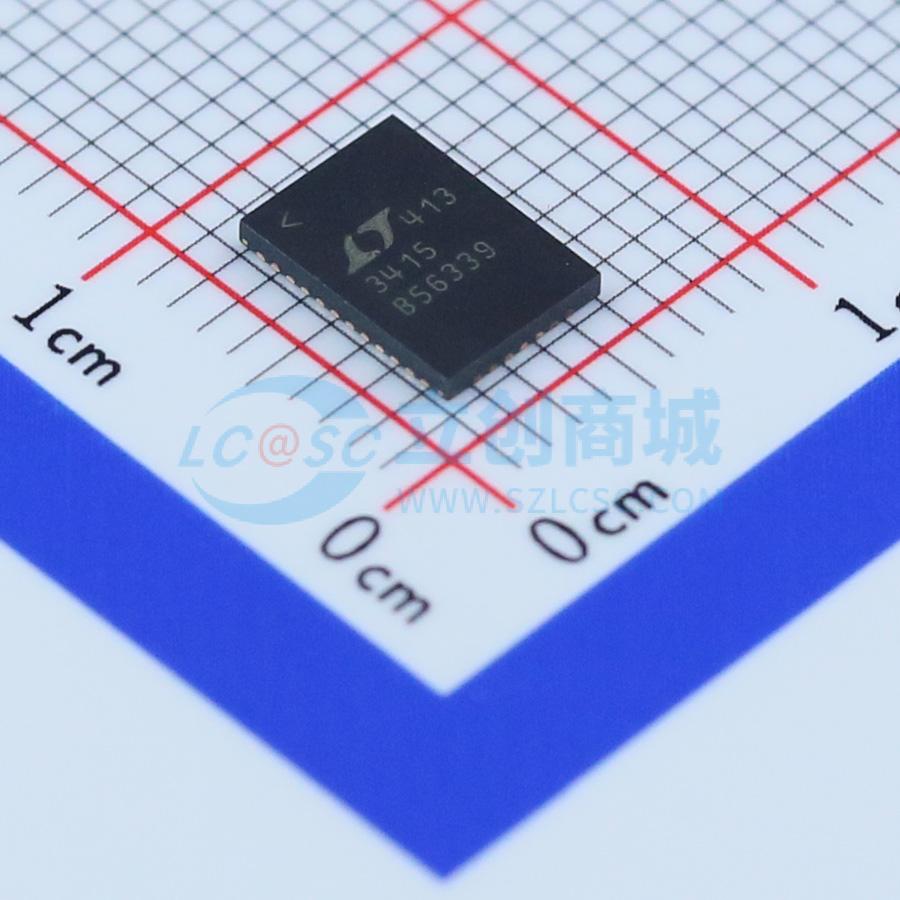

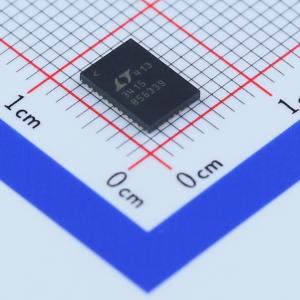

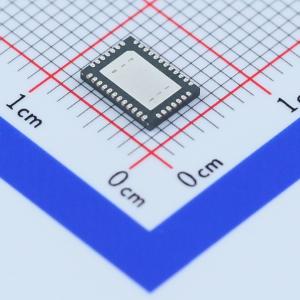

LTC3415EUHF#PBF

7A多相同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3415是一款采用可锁相恒定频率、电流模架构的高效率、单片式同步降压型稳压器。多相操作允许多个LTC3415异相运作,并采用极小的输入和输出电容。5.5V至2.5V的工作电源范围使其成为单节锂离子电池和负载点电源应用的合适之选。突发模式操作可在低负载电流条件下提供高效率。100%占空比实现了低压差操作,从而延长了电池供电型系统的工作时间。
品牌名称: ADI(亚德诺)
商品型号: LTC3415EUHF#PBF
商品编号: C107832
商品封装: QFN-38-EP(5x7)
包装方式: 管装
商品毛重: 0.122克(g)

商品参数

商品概述

是一款采用可锁相恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。多相(PolyPhase)操作允许多个异相运作，并采用极小的输人和输出电容。5.5V至2.5V的工作电源范围使其成为单节锂离子电池和负载点电源应用的合适之选。突发模式操作可在低负载电流条件下提供高效率。100%占空比实现了低压差操作，从而延长了电池供电型系统的工作时间。在内部把工作频率设定为1.5MHz，因而允许采用小型表面贴装电感器。对于那些对开关噪声敏感的应用，可从外部使其拥有0.75MHz至2.25MHz的同步范围。PHMODE引脚可使用户对输出时钟信号的相位加以控制。电流检测比较器在出厂时进行了修整，旨在实现准确的输出电流均分。在同步期间或当MODE引脚被拉至低电平时，突发模式操作被禁止，以降低噪声和RF干扰。

商品特性

高效率：高达96%
7A输出电流（VIN = 3V时）
可调频率：1.5MHz(标称值)
多相操作(多达12相)
扩展频谱调频
输出跟踪和裕度调节
±1%基准准确度
2.5V至5.5V VIN范围
可锁相范围为0.75MHz至2.25MHz
可选突发模式（BurstMode）操作
低压差操作：100%占空比
低静态电流：450μA
旨在实现卓越的电压线性度和负载瞬态响应的电流模式操作
停机模式仅消耗0.2μA的供电电流
采用38引脚(5mm×7mm) QFN封装

应用领域

负载点电源
便携式仪器
分布式电源系统
电池供电型设备

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(52个/管，最小起订量 1 个)

个

起订量：1 个52个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	7A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
