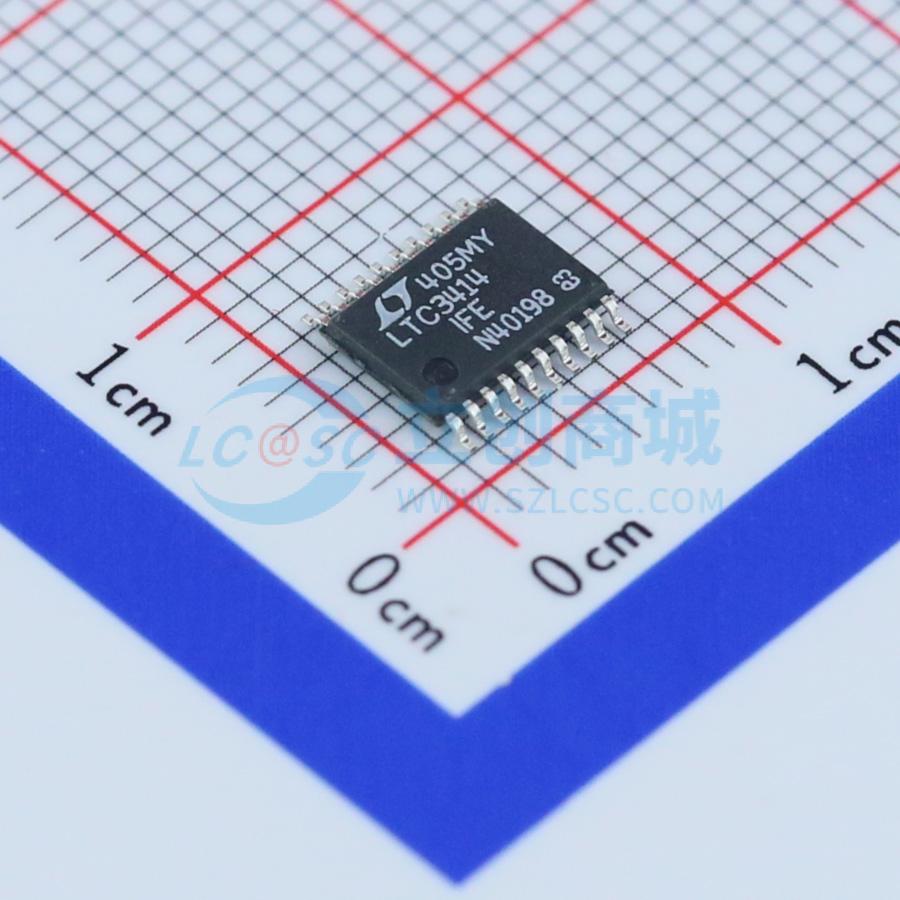

温馨提醒：图片仅供参考，商品以实物为准

LTC3414IFE#PBF

4A、4MHz、单片式同步降压型稳压器

品牌名称: ADI(亚德诺)
商品型号: LTC3414IFE#PBF
商品编号: C107831
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LTC3414是一款高效率单片同步降压DC/DC转换器，采用恒定频率、电流模式架构。它的工作输入电压范围为2.25V至5.5V，可提供0.8V至5V的稳压输出电压，并能提供高达4A的输出电流。内部具有67mΩ导通电阻的同步功率开关提高了效率，并消除了对外部肖特基二极管的需求。开关频率可以通过外部电阻设置，也可以与外部时钟同步。100%占空比提供了低压差操作，延长了便携式系统的电池寿命。OPTI-LOOP补偿允许在宽负载和输出电容范围内优化瞬态响应。

LTC3414可以配置为脉冲跳跃模式操作或强制连续操作。强制连续操作减少了噪声和射频干扰，而脉冲跳跃模式操作通过减少轻载下的栅极充电损耗来提高效率。在脉冲跳跃模式操作中，外部控制脉冲钳位电平允许根据应用需求调整输出电压纹波。

商品特性

高效率：高达95%
4A输出电流
低静态电流：4μA
低导通电阻内部开关：67mΩ
可编程频率：300kHz至4MHz
2.25V至5.5V输入电压范围
±2%输出电压精度
0.8V基准允许低输出电压
可选择强制连续/突发模式操作，具有可调突发钳位
可同步的开关频率
低压差操作：100%占空比
电源良好输出电压监测
过温保护
采用20引脚裸露TSSOP封装

应用领域

负载点调节
笔记本电脑
便携式仪器
分布式电源系统

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(74个/管，最小起订量 1036 个)

个

起订量：1036 个74个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	800mV~5V
	输出电流	4A
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
