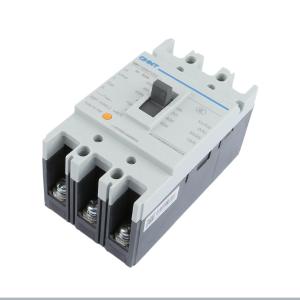

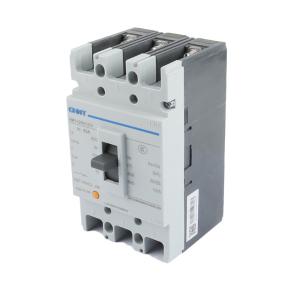

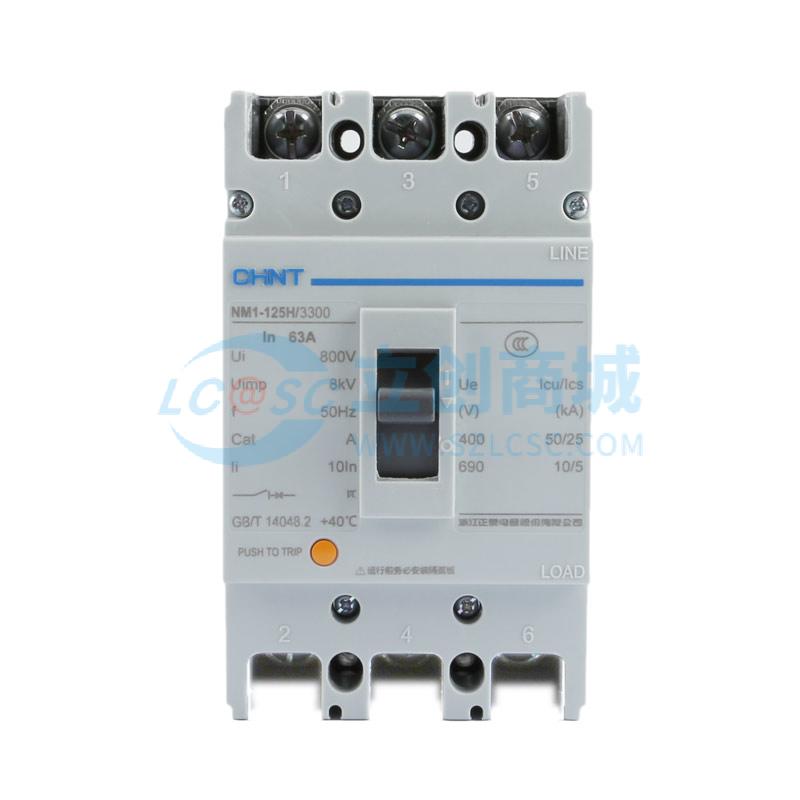

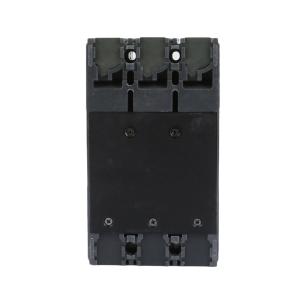

CHNT(正泰) 塑料外壳式断路器NM1-125H/3300 63A

  • 工业品

价格：￥46.6184

原价：￥ 122.68

品牌名称
CHINT(正泰)
商品型号
NM1-125H/3300 63A
商品编号
C4255221
商品毛重

1244克(g)

  • 广东仓3

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

该产品为CHINT（正泰）品牌NM1-125H/3300 63A型号的塑料外壳式断路器，属于NM1系列中较高分断能力（H型）的产品。其主要特点如下：
1 壳架等级额定电流为125A，额定工作电流为63A，适用于交流50Hz、额定工作电压至690V（400V时适用）的配电网络。
2 分断能力为较高型（H型），在400V下额定极限短路分断能力可达20kA，额定运行短路分断能力为10kA，具备较强的故障切断能力。
3 采用热动+电磁脱扣器（300代号），实现过载和短路双重保护，脱扣特性符合GB/T 14048.2标准。
4 三极结构设计，适用于三相电路保护，可选配多种附件如辅助触头、报警触头、欠压脱扣器、分励脱扣器等，满足不同控制需求。
5 飞弧距离≤50mm，体积小、分断高、飞弧短，适合空间受限的配电箱安装。
6 具备隔离功能，支持垂直或水平安装，适应多种电气柜布局。
7 支持板前接线方式，安装方便，接线端子防护良好。
8 产品通过CCC、KEMA、CB、NOM等多项认证，符合国际安全标准。
9 可选透明盖设计，便于观察内部运行状态，提升维护便利性。

使用场景 APPLICATIONS

该断路器适用于工业及民用建筑中的低压配电系统，具体应用场景包括：
1 工厂车间、生产线设备的配电回路保护，防止过载、短路、欠电压等故障。
2 商业楼宇、办公楼、商场等场所的照明、插座、空调等负荷的主干线路保护。
3 电动机的不频繁起动及过载、短路保护（需配合电动机保护用脱扣器配置）。
4 配电箱、控制柜内的主开关或支路开关，实现电力分配与安全隔离。
5 配合预付费电表专用脱扣器使用，实现用电计量与自动断电控制，适用于住宅小区、出租屋等需要预付费管理的场合。
6 在需要远程控制或自动化系统的场景中，可通过分励脱扣器、电动操作机构实现远程分合闸操作。
7 适用于海拔不超过2000m、周围空气温度在-5℃至+40℃范围内的环境，污染等级为3级，适应一般工业环境。

注意事项 PRECAUTIONS

1 安装前请确认电源电压与断路器额定电压匹配，本型号适用于AC400V/690V系统。
2 断路器应垂直安装，若水平安装需确保通风散热良好，避免因温升过高影响性能。
3 接线时注意极数匹配，本型号为三极，不可用于单相或四极电路。
4 若加装附件（如欠压脱扣器、分励脱扣器），需确保其额定电压与控制回路一致，例如欠压脱扣器需接入AC230V或AC400V电源。
5 电动操作机构需外接相应电压电源（如AC230V或DC24V），并确保控制回路绝缘良好。
6 使用过程中应定期检查触头状态、螺栓紧固情况及附件动作可靠性，防止接触不良或误动作。
7 当断路器跳闸后，应先排查故障原因，严禁强行合闸，以免扩大事故。
8 不得擅自拆解或改装断路器内部结构，以免影响安全性能。
9 存放于干燥、无腐蚀性气体环境中，避免受潮或机械损伤。
10 安装时注意预留足够的操作空间，确保手柄或电动机构能正常动作。
11 若用于电动机保护，请根据电机额定电流选择合适的整定值，并参考反时限特性曲线进行设定。
