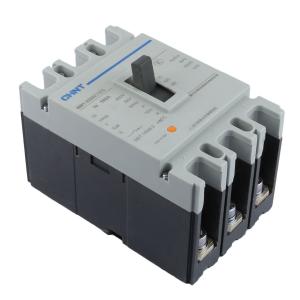

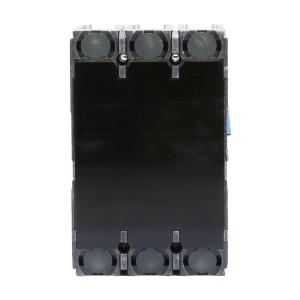

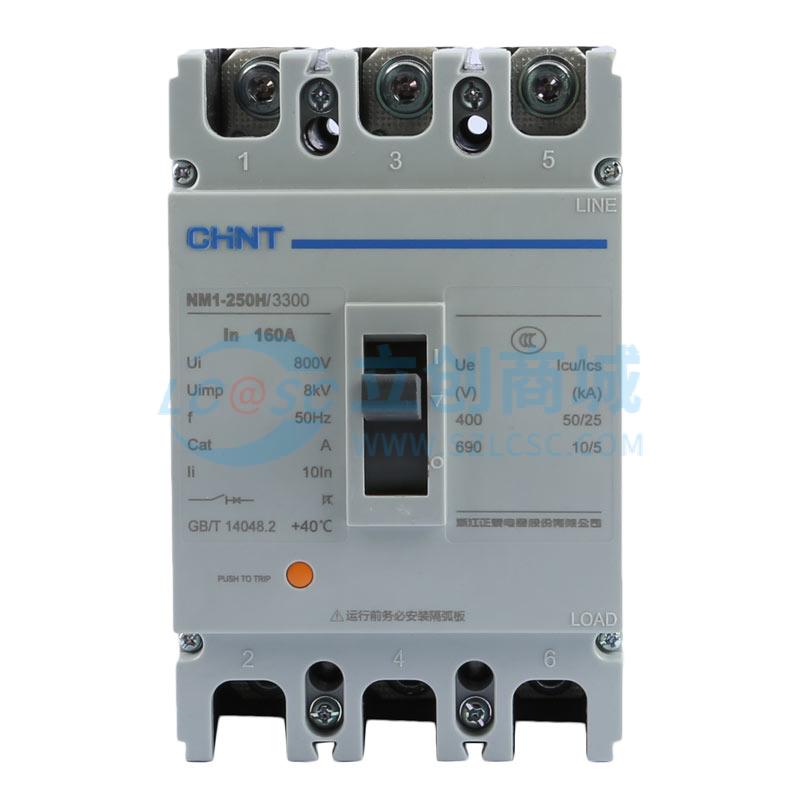

CHNT(正泰) 塑料外壳式断路器NM1-250H/3300 160A

  • 工业品

价格：￥184.68价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-250H/3300 160A
商品编号
C4255241
商品毛重

1760克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交2单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

该产品为CHINT（正泰）品牌的NM1-250H/3300 160A塑料外壳式断路器，属于NM1系列中较高分断能力（H型）的配电用断路器。其主要特点包括：
1 壳架等级额定电流为250A，额定工作电流为160A，适用于交流50Hz、额定工作电压至690V的配电系统。
2 分断能力较高，额定极限短路分断能力达50kA（400V），额定运行短路分断能力为35kA（400V），具备良好的短路保护性能。
3 配备热动+电磁脱扣器（300代号），实现过载和短路双重保护，动作特性符合GB/T 14048.2及IEC 60947-2标准。
4 具有透明盖设计，客户可直观观察内部运行状态，提升维护便利性。
5 支持板前接线方式，安装简便，飞弧距离≤100mm，电气寿命达3000次，机械寿命可达20000次。
6 内置辅助触头（220代号）和分励脱扣器（210代号），可用于远程控制与信号反馈，适用于自动化控制系统。
7 采用模块化结构，可选配欠压脱扣器、报警触头、电动操作机构等附件，满足多样化应用需求。
8 符合CCC、KEMA、CB、NOM等多项认证，产品质量可靠，适用于工业配电、楼宇供电等场景。

使用场景 APPLICATIONS

该断路器适用于以下典型工业与民用配电场景：
1 工厂、车间等工业场所的低压配电系统，用于分配电能并提供线路及设备的过载、短路、欠电压保护。
2 商业建筑、办公楼、商场等场所的照明与动力配电柜中，作为主开关或支路保护装置。
3 配套电动机控制回路，实现电动机的不频繁启动及过载、短路保护（需选用电机保护型脱扣器）。
4 需要远程控制或监控的配电系统，通过附加分励脱扣器、辅助触头和电动操作机构，实现自动分合闸与状态反馈。
5 与预付费电表配合使用时，可通过专用脱扣器实现用电量控制与断电管理（仅限NM1-63/125/250型号支持）。
6 可应用于需要高分断能力的电力系统，如变频器出线、变压器低压侧出线等关键节点。
7 安装方式灵活，支持垂直（竖装）或水平（横装），适用于不同空间布局的配电箱设计。

注意事项 PRECAUTIONS

1 请确保安装环境符合产品要求：周围空气温度在-5℃至+40℃之间，24小时内平均温度不超过+35℃；海拔不超过2000米；相对湿度在+40℃时不高于50%，最湿月平均最大相对湿度不超过90%。
2 断路器应安装在干燥、通风良好且无腐蚀性气体的环境中，避免潮湿、粉尘或振动较大的场所。
3 接线时必须严格按照说明书进行，确保电源进线端正确连接，并确认相序一致。推荐使用板前接线方式，若需板后接线，请参考规格书中的开孔图。
4 若加装电动操作机构，需注意总高度变化（本型号安装后总高度约为199mm），并确保有足够的空间进行安装与维护。
5 使用分励脱扣器时，应在70%-110%额定电压范围内施加控制信号，以保证可靠分闸。
6 欠电压脱扣器在电压低于额定值的35%时会阻止闭合，仅当电压恢复至85%以上方可正常合闸。
7 辅助触头和报警触头需正确接入控制回路，报警触头仅在自由脱扣或故障跳闸后动作，再扣后恢复原始状态。
8 不得随意更改内部结构或拆卸部件，以免影响安全性能。
9 严禁在带电情况下进行维护或更换，操作前务必切断电源并验电。
10 产品不可用于直接驱动大功率电机频繁起动，建议搭配软起动器或变频器使用。

规格书
