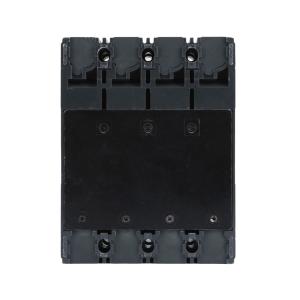

NM1-125H/4300B 100A商品缩略图

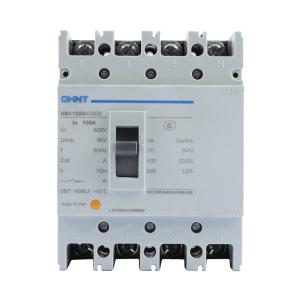

NM1-125H/4300B 100A商品缩略图

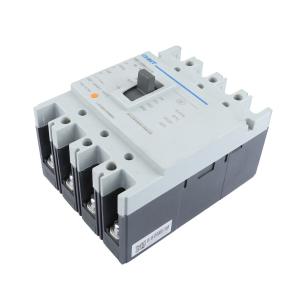

NM1-125H/4300B 100A商品缩略图

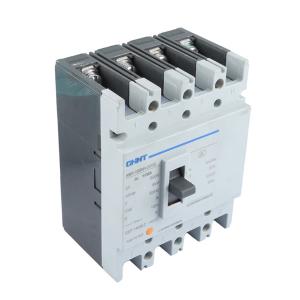

NM1-125H/4300B 100A商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-125H/4300B 100A

  • 工业品

价格：￥149.3价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-125H/4300B 100A
商品编号
C4255227
商品毛重

1587克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

该产品为CHINT（正泰）品牌NM1-125H/4300B 100A塑料外壳式断路器，属于较高分断能力型（H型），适用于交流50Hz、额定工作电压至690V的配电网络。其主要技术参数包括：壳架等级电流125A，额定电流100A，额定绝缘电压800V，额定极限短路分断能力50kA（400V），额定运行短路分断能力35kA（400V）。本体采用复式脱扣器（热动+电磁），具备过载、短路、欠电压等多重保护功能。
1 具备高分断能力，可有效应对突发短路故障，保障线路安全。
2 采用模块化设计，支持多种附件选配，如分励脱扣器、辅助触头、报警触头、欠压脱扣器等，满足不同应用场景需求。
3 支持板前接线或板后接线方式，安装灵活，适应性强。
4 飞弧距离≤50mm，结构紧凑，适合空间受限的配电柜使用。
5 产品符合GB/T 14048.2、IEC 60947-2标准，通过CCC、KEMA、CB、NOM认证，品质可靠。
6 可选配电动操作机构，实现远程控制与自动化管理。
7 产品具有隔离功能，可用于电源隔离场合。
8 透明盖版本可实时观察内部运行状态，便于维护和故障排查。

使用场景 APPLICATIONS

该断路器广泛应用于工业、商业及民用建筑的低压配电系统中，特别适合以下场景：
1 工厂车间动力配电柜：用于保护电机、水泵、风机等设备的供电线路，防止过载和短路损坏。
2 商场、办公楼配电箱：作为主回路或分支回路保护装置，确保照明、空调、电梯等用电设备的安全运行。
3 民用住宅配电箱：适用于大功率负载回路，如电热水器、中央空调等。
4 配电房主开关或馈出开关：在低压进线柜或馈线柜中作为保护元件，提供全面的电气保护。
5 需要远程控制或自动化系统的场所：配合电动操作机构，可用于PLC控制系统中实现自动投切。
6 需要预付费电表管理的区域：可选配预付费电表专用脱扣器，实现用电计量与自动断电控制。
此外，该型号支持三极和四极配置，可根据实际电路需求选择合适的极数，适用于单相或三相供电系统。

注意事项 PRECAUTIONS

在使用和安装该断路器时，请注意以下事项：
1 安装环境应满足正常工作条件：周围空气温度上限+40℃，下限-5℃，24小时平均值不超过+35℃；海拔不超过2000m；相对湿度在+40℃时不超50%，最湿月平均最大相对湿度90%且月平均最低温度≥+25℃。
2 污染等级为3级，适用于有轻微污染的工业环境，避免在高湿、多尘或腐蚀性气体环境中长期使用。
3 必须垂直安装（竖装），也可水平安装（横装），但需确保通风良好，避免积热影响性能。
4 接线前务必确认电源已切断，严禁带电操作。
5 若选配欠压脱扣器，需确保控制电源电压稳定，在额定电压的70%-110%范围内工作，低于35%时将阻止合闸。
6 分励脱扣器应在70%-110%额定电压下可靠动作，用于远程分闸控制。
7 辅助触头和报警触头仅用于信号反馈，不得接入高功率负载。
8 若使用电动操作机构，需确保控制电源电压匹配（AC230V/DC220V等），并正确连接合闸与分闸回路。
9 机械联锁机构需按说明书安装，确保两台断路器之间互锁可靠，防止误操作。
10 建议定期检查触头磨损情况、接线端子紧固程度以及绝缘状态，确保长期稳定运行。
11 不得擅自拆解或改装本体结构，以免影响安全性能。
