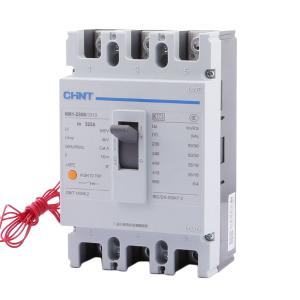

NM1-250S/3310 225A AC230V G商品缩略图

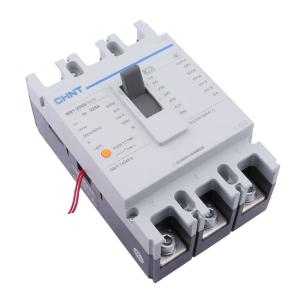

NM1-250S/3310 225A AC230V G商品缩略图

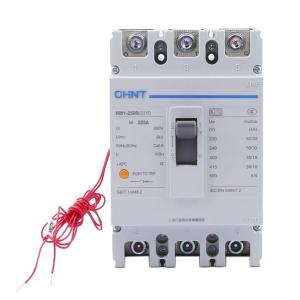

NM1-250S/3310 225A AC230V G商品缩略图

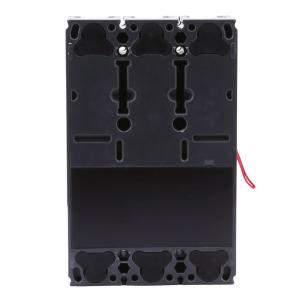

NM1-250S/3310 225A AC230V G商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-250S/3310 225A AC230V

  • 工业品

价格：￥181.57价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-250S/3310 225A AC230V G
商品编号
C4255238
商品毛重

1562克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）NM1-250S/3310型号塑料外壳式断路器，额定电流225A，适用于交流50Hz、额定工作电压至690V的配电网络。
2 壳架等级额定电流为250A，属于标准型（S）分断能力，具备较高的短路分断能力，额定极限短路分断能力达50kA（400V），额定运行短路分断能力为35kA（400V）。
3 配备欠压脱扣器（AC230V），可在电压下降至额定电压70%~35%范围内可靠动作，防止设备在低电压下运行造成损坏；当电压恢复至85%以上时，可正常合闸。
4 采用复式脱扣器（热动+电磁脱扣器），具备过载和短路双重保护功能，可实现反时限特性保护，有效应对不同故障电流。
5 具有辅助触头（320代号）与分励脱扣器（310代号），支持远程控制和状态反馈，便于自动化系统集成。
6 断路器本体具有隔离功能，满足电气安全要求，可垂直或水平安装，适应多种配电柜布局。
7 产品符合GB/T 14048.2、IEC 60947-2等国际标准，通过CCC、KEMA、CB、NOM认证，质量可靠。
8 外形尺寸适中，板前接线设计，安装便捷，飞弧距离≤100mm，有助于降低电弧对周围设备的影响。
9 支持电动操作机构（AC230V/DC220V）选配，适合需要远程或自动控制的应用场景。

使用场景 APPLICATIONS

1 适用于工业厂房、商业建筑、住宅小区等低压配电系统中的主干线或分支线路保护。
2 可用于电动机的不频繁起动及过载、短路、欠电压保护，尤其适合电机控制柜中使用。
3 在需要远程控制或自动切换的场合，如备用电源切换系统、消防电源控制柜中，可配合分励脱扣器和电动操作机构实现远程分合闸。
4 适用于需监测断路器状态的智能配电系统，辅助触头可用于信号采集，实现状态监控与报警联动。
5 适用于预付费电表配套系统，可选配专用脱扣器模块，实现用电量不足时自动跳闸断电的功能。
6 适合在海拔不超过2000m、环境温度-5℃~+40℃、污染等级为3级的环境中长期稳定运行。

注意事项 PRECAUTIONS

1 安装前请确认断路器的额定电压、电流与实际电路匹配，避免因参数不符导致设备损坏或安全隐患。
2 欠压脱扣器需接入AC230V电源，且必须保证其供电回路独立、稳定，否则可能影响断路器正常合闸。
3 分励脱扣器应在70%~110%额定电压范围内工作，若电压波动过大，可能导致误动作或无法脱扣。
4 断路器应垂直安装，如需水平安装，需确保安装牢固并符合通风散热要求。
5 安装时注意接线端子紧固力矩，避免接触不良引起发热或打火。
6 若需加装电动操作机构，需预留足够的空间，并按照说明书进行接线和调试。
7 不得擅自改装或拆卸内部结构，以免影响性能和安全性。
8 使用过程中应定期检查触头磨损情况及绝缘状态，确保设备长期可靠运行。
9 严禁在带电情况下更换附件或进行维护操作，必须先切断电源并确认无电后方可作业。
