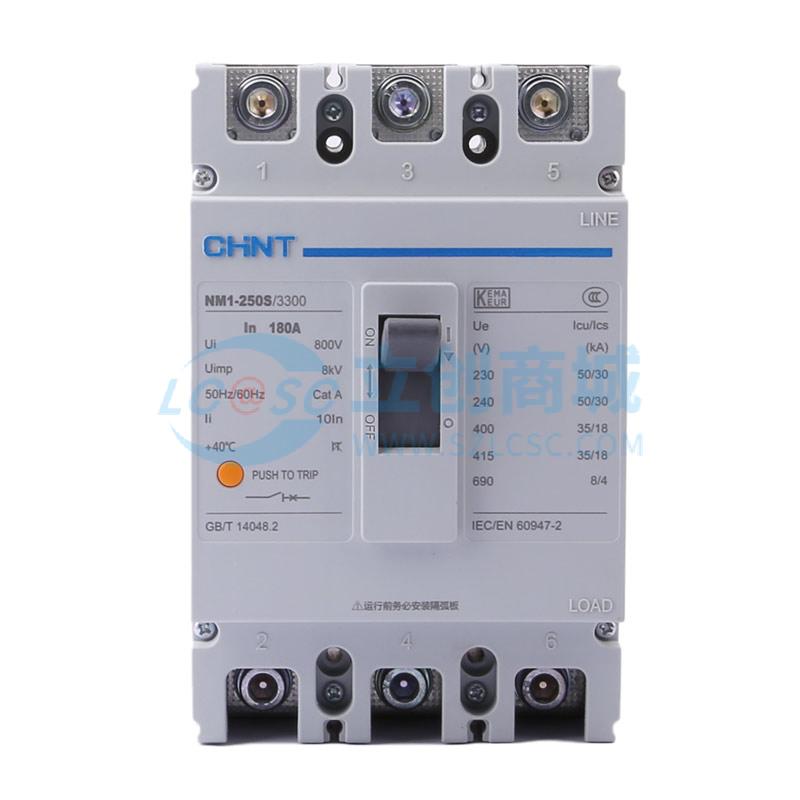

NM1-250S/3300 180A G实物图

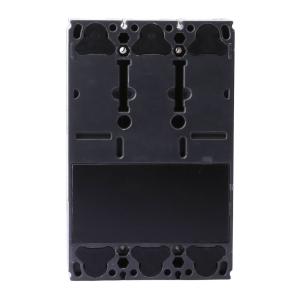

NM1-250S/3300 180A G商品缩略图
NM1-250S/3300 180A G商品缩略图
NM1-250S/3300 180A G商品缩略图
NM1-250S/3300 180A G商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-250S/3300 180A

  • 工业品

价格：￥162.13价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-250S/3300 180A G
商品编号
C4255231
商品毛重

1531克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交2单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-250S/3300 180A型号的塑料外壳式断路器，属于标准型（S型）分断能力，适用于交流50Hz、额定工作电压至690V的配电网络。
2 壳架等级额定电流为250A，额定电流为180A，具备高分断能力，额定极限短路分断能力达35kA（400V），运行短路分断能力为35kA（400V），满足工业用电系统的安全保护需求。
3 采用热动+电磁脱扣器（300代号），具备过载和短路双重保护功能，可实现反时限动作特性，有效防止线路因过载或短路引发事故。
4 支持三极结构，适用于三相电力系统，具备良好的电气隔离性能，符合GB/T 14048.2、IEC 60947-2等国际标准，并通过CCC、KEMA、CB、NOM认证。
5 具备多种附件选配选项，如分励脱扣器（310）、辅助触头（320）、欠压脱扣器（330）等，可根据实际应用需求灵活扩展功能。
6 飞弧距离≤100mm，体积紧凑，安装空间占用小，适合在配电柜中密集安装。
7 支持板前接线方式，安装便捷，维护简单；同时支持电动操作机构（P代号），适用于自动化控制系统。
8 拥有温度补偿曲线设计，确保在不同环境温度下仍能保持稳定的脱扣特性，提升运行可靠性。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业建筑、数据中心等场所的低压配电系统中，作为主配电或分支回路的保护装置。
2 适用于三相动力设备的电源控制与保护，例如电机、泵类、压缩机等负载的不频繁起动及过载、短路保护。
3 可用于需要远程控制的场合，配合电动操作机构实现自动合闸与分闸，适用于自动化生产线或智能配电系统。
4 适用于需具备欠压保护功能的系统，如电梯、照明、应急电源等，在电压异常时自动切断电路，保障设备安全。
5 可集成报警触头和辅助触头，用于监控断路器状态，实现远程信号反馈，便于PLC或SCADA系统集成。
6 在需要预付费电表控制的场景中，可选配预付费专用脱扣器，实现用电量控制与断电联动，适用于公共设施、出租物业等管理场景。

注意事项 PRECAUTIONS

1 安装前请确认供电系统电压、频率及负载类型是否与本产品参数匹配，避免误用导致设备损坏或安全事故。
2 断路器应垂直安装（竖装），也可水平安装（横装），但必须保证通风良好，避免积尘或湿气影响散热和绝缘性能。
3 使用环境温度应在-5℃至+40℃之间，24小时平均温度不超过+35℃，海拔不超过2000米，相对湿度不超过90%（月平均最大值）。
4 若安装电动操作机构，请确保电源电压稳定，并按照接线图正确连接合闸与分闸回路，防止误动作。
5 欠电压脱扣器仅在电源电压达到85%以上时才能可靠闭合，低于70%时将自动跳闸，因此需确保供电质量。
6 分励脱扣器应在70%-110%额定电压范围内可靠动作，建议在控制系统中设置合理的控制逻辑以避免误触发。
7 定期检查断路器触头接触情况、机械部件灵活性及附件接线端子紧固性，防止松动引起发热或故障。
8 不得擅自拆卸或改装内部结构，以免影响安全性能。维修或更换部件须由专业人员进行。
9 严禁在带电情况下进行接线或调试操作，必须先切断电源并验电后方可作业。
10 若与其他断路器组成双电源切换或联锁系统，需配置机械联锁机构，防止误操作造成短路风险。
