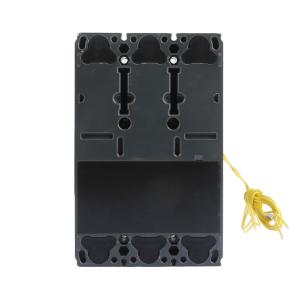

NM1-250S/3310 200A DC24V G商品缩略图

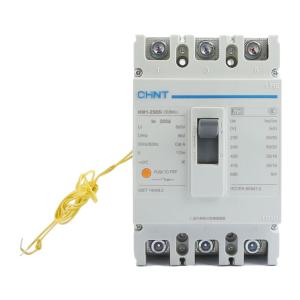

NM1-250S/3310 200A DC24V G商品缩略图

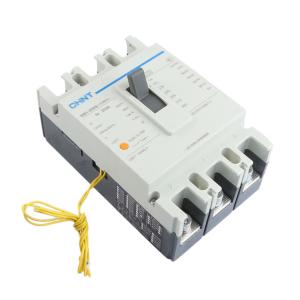

NM1-250S/3310 200A DC24V G商品缩略图
NM1-250S/3310 200A DC24V G商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-250S/3310 200A DC24V

  • 工业品

价格：￥199.84价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-250S/3310 200A DC24V G
商品编号
C4255237
商品毛重

1544克(g)

  • 广东仓1

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

CHINT(正泰) NM1-250S/3310 200A DC24V 塑料外壳式断路器是一款高性能配电保护设备，适用于工业及商业配电系统。其主要特点包括：
1 壳架等级额定电流为250A，额定工作电流可达200A，满足大功率电路需求。
2 采用标准型（S）分断能力设计，具备良好的短路分断能力，额定极限短路分断能力为50kA（400V），额定运行短路分断能力为35kA（400V），确保在故障情况下可靠切断电路。
3 配备复式脱扣器（300代号），集热动与电磁脱扣功能于一体，可实现过载和短路双重保护。
4 支持直流24V控制电源，适用于自动化控制系统中远程操作场景。
5 标配三极结构，适用于三相供电系统，支持板前接线方式，安装便捷。
6 内置辅助触头（代号320）和分励脱扣器（代号310），便于实现状态监控和远程分闸功能。
7 具备机械联锁、电动操作机构等扩展附件选项，提升系统集成灵活性。
8 产品符合GB/T 14048.2、IEC 60947-2标准，并通过CCC、KEMA、CB、NOM认证，质量可靠。
9 拥有良好的飞弧距离控制（≤100mm），减少电弧对周围设备的影响。
10 可垂直或水平安装，适应不同空间布局要求。

使用场景 APPLICATIONS

该断路器广泛应用于以下工业与电力系统场景：
1 工厂车间配电柜中的主回路或支路保护，用于分配电能并提供过载、短路保护。
2 自动化生产线的电力控制单元，配合PLC或DCS系统进行远程启停控制。
3 数据中心、通信基站等关键设施的低压配电系统，保障设备稳定运行。
4 电梯、泵站、风机等电机驱动系统的不频繁启动保护，防止电机因过载或欠压损坏。
5 需要远程分合闸控制的场合，如消防联动系统、应急照明回路等。
6 与预付费电表配套使用的智能用电管理系统，实现电量计量与自动断电功能。
7 安装于配电箱、控制柜内部，作为主开关或分支开关使用，适用于交流50Hz、额定工作电压至690V的配电网络。

注意事项 PRECAUTIONS

1 请确保安装环境符合正常工作条件：周围空气温度上限+40℃，下限-5℃，24小时平均值不超过+35℃；海拔不超过2000m；相对湿度在+40℃时不超过50%，最湿月月平均最大相对湿度为90%（+25℃以上）。
2 本产品为三极结构，若需四极应用，请确认是否需要N极附加保护功能（A型或B型），默认为B型（N极与三极同时合分）。
3 分励脱扣器动作电压范围为70%~110%额定电压（DC24V），确保控制回路供电稳定。
4 欠电压脱扣器在电压低于35%额定电压时将阻止闭合，在85%以上时允许闭合，建议在电网波动较大的环境中谨慎使用。
5 安装时应严格按照说明书进行接线，特别是辅助触头和报警触头的接线，避免误动作。
6 若配备电动操作机构，需确认控制电源类型（AC/DC）与电压等级匹配，避免烧毁。
7 不得擅自拆卸或改装断路器内部结构，以免影响安全性能。
8 使用过程中应定期检查触点磨损情况及绝缘状态，确保长期可靠运行。
9 推荐由专业电工进行安装与维护，非专业人员勿操作。
