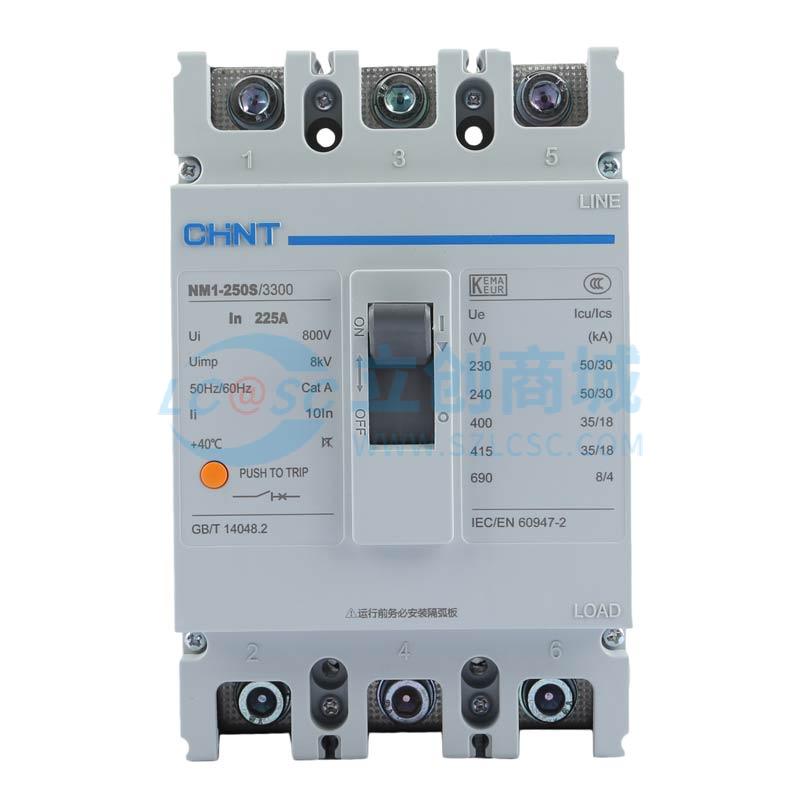

NM1-250S/3300 225A G实物图

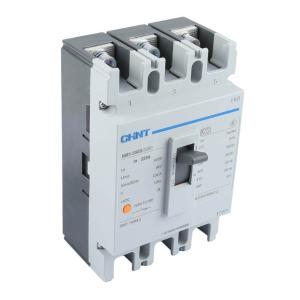

NM1-250S/3300 225A G商品缩略图

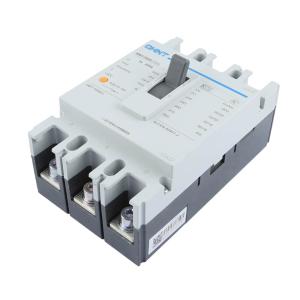

NM1-250S/3300 225A G商品缩略图

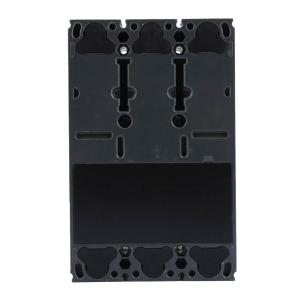

NM1-250S/3300 225A G商品缩略图
NM1-250S/3300 225A G商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-250S/3300 225A

  • 工业品

价格：￥171.58价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-250S/3300 225A G
商品编号
C4255233
商品毛重

1548克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）NM1-250S/3300 225A塑料外壳式断路器，属于标准型（S型）分断能力，适用于交流50Hz、额定工作电压至690V的配电网络。
2 壳架等级额定电流为250A，额定电流In为225A，具备高分断能力和良好的电气性能，额定极限短路分断能力达50kA（400V），运行短路分断能力为35kA（400V）。
3 采用复式脱扣器（热动+电磁脱扣），可实现过载和短路双重保护，具有反时限特性，满足配电系统对安全性和稳定性的要求。
4 支持三极结构（3P），符合IEC 60947-2和GB/T 14048.2标准，通过CCC、KEMA、CB、NOM等认证，确保产品质量与可靠性。
5 具备隔离功能，可用于线路分配电能，并提供过载、短路、欠电压等故障保护。
6 配置有辅助触头（代号20）和分励脱扣器（代号10），支持远程控制与状态反馈，适用于自动化控制系统。
7 飞弧距离≤100mm，体积紧凑，安装空间占用小，适合在配电柜中密集布置。
8 可选配电动操作机构（AC/DC 230V/220V/24V），实现电机化合闸与分闸操作，提升系统智能化水平。
9 本体自带隔弧板，增强灭弧效果，提高运行安全性。
10 操作方式为手柄直接操作，也可选装转动手柄或电动机构，适应不同安装需求。
11 符合污染等级3级使用环境，可在工业现场长期稳定运行。

使用场景 APPLICATIONS

1 适用于工矿企业、商业建筑、民用住宅等低压配电系统中的主开关或分支回路保护。
2 用于照明、动力、空调、电梯等负荷的配电控制，保障用电设备安全。
3 在需要远程控制或自动切换的场合，配合分励脱扣器与电动操作机构，实现远程分合闸操作。
4 可作为电动机不频繁起动的保护装置，提供过载和短路保护。
5 适用于电力变压器出线回路、母联回路、馈线回路等关键位置。
6 适配于预付费电表系统时，可选配专用脱扣器模块（如210Y），实现电量不足自动跳闸功能。
7 可集成于智能配电柜、PLC控制系统中，作为电气保护核心元件。
8 适用于海拔不超过2000m、周围空气温度在-5℃～+40℃范围内的室内安装环境。

注意事项 PRECAUTIONS

1 安装前请确认供电系统电压、频率及负载参数是否与断路器额定值匹配，避免误用导致设备损坏或安全隐患。
2 断路器应垂直安装（竖装），亦可水平安装（横装），但需保证通风散热良好，避免积尘或潮湿影响绝缘性能。
3 若选用带欠电压脱扣器（代号30）的型号，需确保其控制电源电压稳定在70%～110%范围内，否则可能无法正常合闸。
4 分励脱扣器应在70%～110%额定电压下可靠动作，建议接线时使用独立控制电源，防止干扰。
5 辅助触头和报警触头仅用于信号反馈，不可承载大电流，严禁用作主电路通断。
6 电动操作机构需接入符合规格的交流或直流电源，且应由专业人员进行接线与调试。
7 严禁在带电情况下拆卸或更换附件，必须先切断电源并验电后方可作业。
8 使用过程中若发现异常发热、冒烟、异响等情况，应立即断电检查，必要时更换设备。
9 建议定期检查触头接触情况、螺栓紧固状态及绝缘部件老化程度，保持设备良好运行状态。
10 不得擅自修改内部结构或更改设定值，以免影响保护特性与安全性能。
11 存储时应防潮、防尘、避免高温暴晒，远离腐蚀性气体环境。
