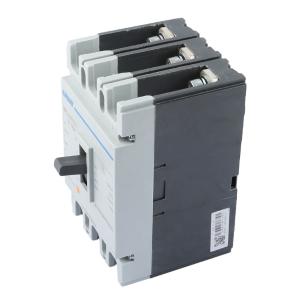

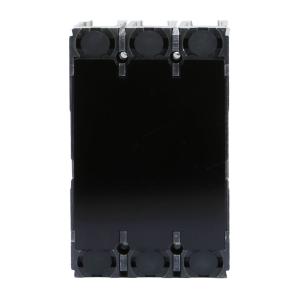

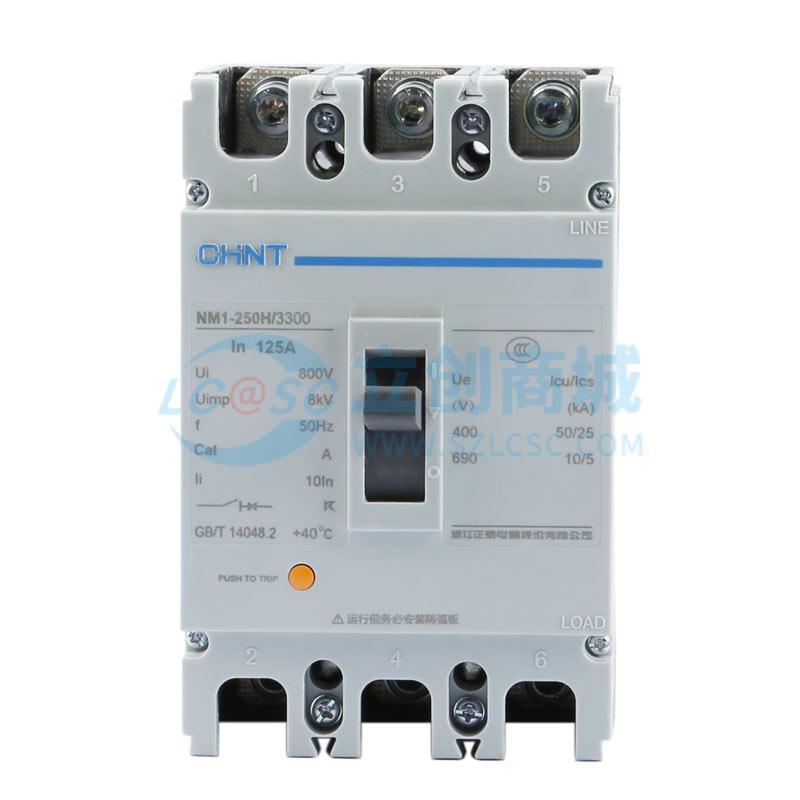

CHNT(正泰) 塑料外壳式断路器NM1-250H/3300 125A

  • 工业品

价格：￥184.68价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-250H/3300 125A
商品编号
C4255240
商品毛重

881克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-250H/3300 125A塑料外壳式断路器，属于较高分断能力型（H型），适用于交流50Hz、额定工作电压至690V的配电系统。
2 壳架等级额定电流为250A，额定电流设定为125A，具备较高的短路分断能力，额定极限短路分断能力达50kA（400V时），额定运行短路分断能力为35kA（400V时）。
3 采用复式脱扣器（热动+电磁脱扣），可实现过载和短路双重保护，同时支持电动操作机构选配，满足自动化控制需求。
4 本体结构紧凑，具有透明盖设计，便于观察内部运行状态；飞弧距离≤100mm，有效减少电弧对周围设备的影响。
5 支持多种接线方式：板前接线、板后接线、插入式安装，适应不同电气柜布局要求。
6 可选附件丰富，包括欠压脱扣器、分励脱扣器、辅助触头、报警触头、电动操作机构等，满足多样化应用场景需求。
7 具备隔离功能，符合GB/T 14048.2和IEC 60947-2标准，通过CCC、KEMA、CB、NOM认证，质量可靠。
8 产品在正常工作条件下，周围空气温度范围为-5℃～+40℃，海拔不超过2000m，污染等级为3级，适用于工业及民用配电环境。

使用场景 APPLICATIONS

1 适用于工厂、楼宇、商业建筑等场所的低压配电系统中，用于分配电能并提供线路及电源设备的过载、短路、欠电压保护。
2 可作为电动机的不频繁起动及运行过程中的过载、短路、欠电压保护装置。
3 配合预付费电表专用脱扣器使用，可用于智能用电管理场景，实现远程控制与自动断电功能。
4 适合需要高分断能力、高可靠性的配电回路，如动力配电柜、照明配电箱、变频器前端保护等。
5 在需要电动操作或远程控制的应用中，可选配电动操作机构，实现自动化控制系统集成。
6 可用于多台断路器之间的机械联锁，确保安全互锁逻辑，防止误操作。

注意事项 PRECAUTIONS

1 安装前请确认供电系统的电压等级、频率、负载特性是否与断路器参数匹配，避免误用导致设备损坏或安全事故。
2 断路器应垂直安装（竖装），也可水平安装（横装），但必须保证通风散热良好，避免高温环境影响性能。
3 若选用欠压脱扣器，需确保其控制电源电压稳定，且在70%～110%额定电压范围内可靠动作，否则可能影响断路器正常分合闸。
4 分励脱扣器应在70%～110%额定电压下可靠动作，若用于远程跳闸，请确保控制回路电压稳定。
5 辅助触头和报警触头仅用于信号反馈，不可承载大电流负载，应连接至控制电路或PLC输入端口。
6 电动操作机构需根据实际电压等级选择AC230V、DC220V或DC24V型号，并正确接线，防止反接烧毁。
7 严禁在带电情况下拆卸或更换断路器本体或附件，必须先切断电源并确认无电后再进行操作。
8 操作机构扭杆长度默认为150mm，可根据实际空间调整，最长可达500mm，但需注意机械强度与操作力矩平衡。
9 多台断路器机械联锁时，需按照安装尺寸图准确安装，确保联锁机构动作灵活可靠。
10 产品长期运行后建议定期检查触头磨损情况、螺栓紧固状态及绝缘部件老化程度，必要时进行维护保养。
