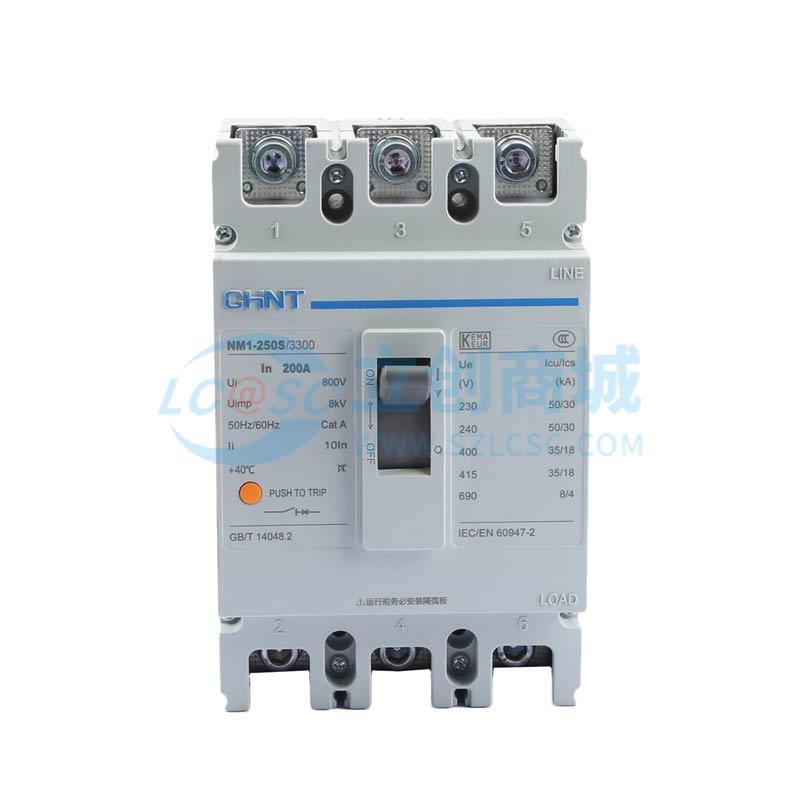

NM1-250S/3300 200A G实物图

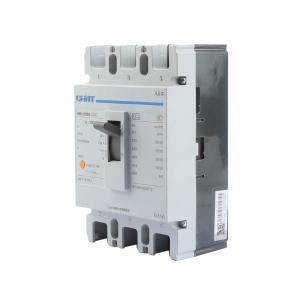

NM1-250S/3300 200A G商品缩略图

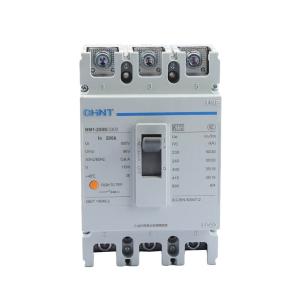

NM1-250S/3300 200A G商品缩略图

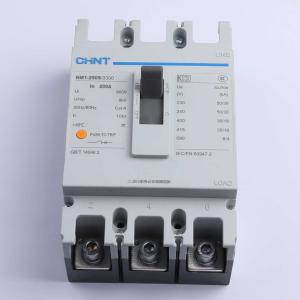

NM1-250S/3300 200A G商品缩略图
NM1-250S/3300 200A G商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-250S/3300 200A

  • 工业品

价格：￥162.13价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-250S/3300 200A G
商品编号
C4255232
商品毛重

1283克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

该产品为CHINT（正泰）品牌NM1-250S/3300 200A型号的塑料外壳式断路器，属于配电类电气保护设备。其主要技术参数包括：壳架等级额定电流250A，额定工作电压400V/690V，额定绝缘电压800V，额定极限短路分断能力达50kA（400V），额定运行短路分断能力为35kA（400V）。具备标准型分断能力（S型），适用于交流50Hz、额定工作电压至690V的配电网络。
1 具备热动+电磁脱扣器（300代号），可实现过载和短路双重保护，确保线路安全。
2 采用三极结构设计（3P），满足大多数工业配电需求。
3 飞弧距离≤100mm，有效减少电弧对周围设备的影响。
4 支持板前接线方式，安装便捷，适配性强。
5 机械寿命高达2000次，电气寿命达3000次，适用于频繁操作场景。
6 内置辅助触头（代号20）和分励脱扣器（代号10），支持远程控制与信号反馈。
7 可选配电动操作机构（P代号），实现自动化控制。
8 符合GB/T 14048.2、IEC 60947-2等国际标准，并通过CCC、KEMA、CB、NOM认证，品质可靠。
9 具备隔离功能，可用于电源隔离与维护安全。
10 带有透明盖设计（部分型号），便于观察内部运行状态。
11 温度补偿特性良好，在-5℃至+40℃环境下稳定运行。
12 支持多种附件扩展，如欠压脱扣器、报警触头、预付费电表专用脱扣器等，满足不同应用场景需求。

使用场景 APPLICATIONS

该断路器广泛应用于工业配电系统中，适用于以下典型场景：
1 工厂车间动力配电柜：用于分配电能，保护电机及负载线路免受过载、短路、欠电压等故障影响。
2 商业建筑配电箱：作为主开关或支路保护，保障照明、空调、电梯等设备供电安全。
3 楼宇自动化系统：配合PLC或智能控制系统，实现远程监控与自动切换。
4 电动机控制回路：适用于不频繁启动的电机保护，防止启动电流冲击导致误跳闸。
5 预付费电表配套系统：可选配预付费电表专用脱扣器，实现用电量控制与自动断电功能。
6 配电房低压进线或出线回路：作为主开关或分支保护装置，提高整体系统可靠性。
7 需要远程分合闸的场合：通过分励脱扣器和电动操作机构实现遥控操作。
8 对飞弧要求较高的环境：如封闭式配电柜，因其飞弧短、散热好，适合密闭空间使用。
9 多级保护系统中的中间级保护：在上级断路器与末端负荷之间提供分级保护。

注意事项 PRECAUTIONS

1 安装时应确保垂直或水平安装，避免倾斜影响性能。
2 使用环境温度应在-5℃至+40℃之间，24小时平均温度不超过+35℃。
3 安装地点海拔不得超过2000米，否则需考虑降容使用。
4 相对湿度在+40℃时不超过50%，最湿月平均最大相对湿度不超过90%，并注意防凝露措施。
5 污染等级为3级，适用于一般工业环境，若处于高污染区域（如粉尘、腐蚀性气体），建议增加防护等级或定期维护。
6 接线必须牢固，避免松动造成接触不良或发热。
7 若配备电动操作机构，需确认电源电压与规格匹配（AC230V/DC220V等），并正确连接控制回路。
8 分励脱扣器动作电压范围为70%~110%额定电压，需确保控制电源稳定。
9 欠电压脱扣器在电压低于35%时将阻止合闸，需保证控制电源正常。
10 辅助触头和报警触头用于状态监测，应接入相应控制回路，不得随意更改接线。
11 不得擅自拆卸或改装本体结构，以免影响安全性能。
12 定期检查触头磨损情况，必要时进行清洁或更换。
13 在带电情况下严禁操作手动手柄，防止电弧伤害。
14 若与其他断路器联锁使用，需按说明书正确安装机械联锁机构。
15 禁止在未断电的情况下进行维修或更换部件。
16 请根据实际负载电流选择合适的整定值，避免误动作或保护失效。

规格书
