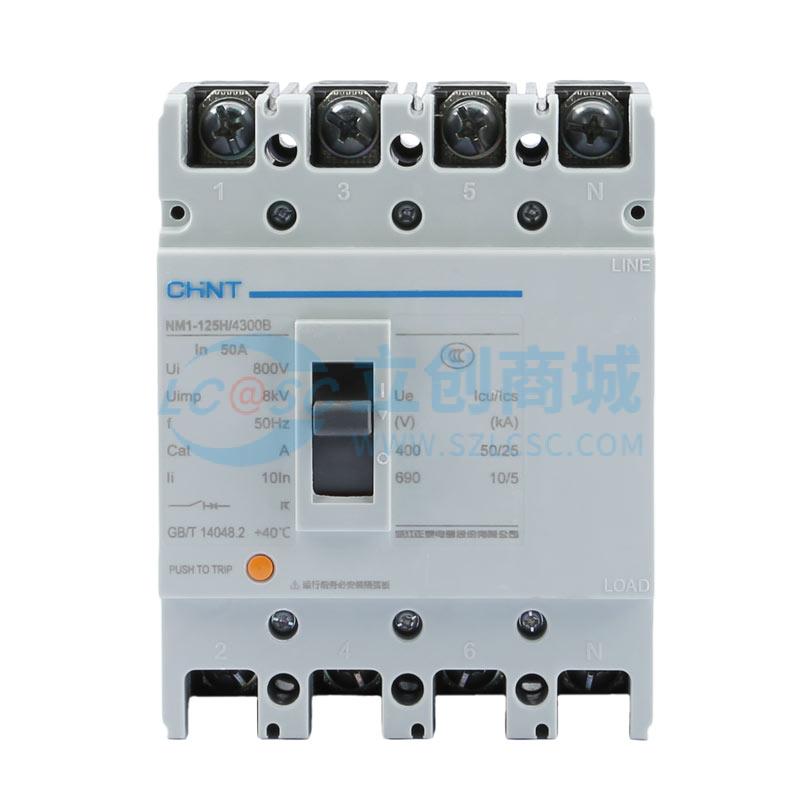

NM1-125H/4300B 50A实物图

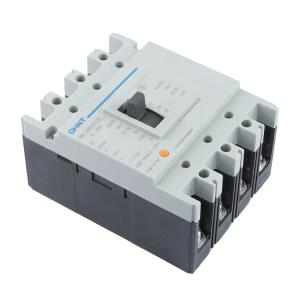

NM1-125H/4300B 50A商品缩略图
NM1-125H/4300B 50A商品缩略图
NM1-125H/4300B 50A商品缩略图
NM1-125H/4300B 50A商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-125H/4300B 50A

  • 工业品

价格：￥63.5664

原价：￥ 167.28

品牌名称
CHINT(正泰)
商品型号
NM1-125H/4300B 50A
商品编号
C4255225
商品毛重

2032克(g)

  • 广东仓3

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-125H/4300B 50A塑料外壳式断路器，属于较高分断能力型（H型），适用于交流50Hz、额定工作电压至690V的配电系统。
2 壳架等级额定电流为125A，额定电流设定为50A，具备较高的短路分断能力，额定极限短路分断能力达50kA（400V下），运行短路分断能力为35kA，适合中等及以上负载环境。
3 采用复式脱扣器（热动+电磁），具有过载和短路双重保护功能，可实现反时限动作特性，有效防止线路因过载或短路引发故障。
4 配备辅助触头（代号300）、分励脱扣器（代号310），支持远程控制与状态反馈，满足自动化控制系统需求。
5 具备隔离功能，断开后可提供电气隔离，便于维护与检修。
6 支持板前接线方式，安装便捷，结构紧凑，飞弧距离≤50mm，安全性高。
7 可选配电动操作机构（AC/DC 230V/220V/110V/24V），实现远程合分闸，适用于集中控制场景。
8 符合GB/T 14048.2、IEC 60947-2标准，通过CCC、KEMA、CB、NOM认证，品质可靠。
9 产品具有良好的温度补偿性能，可在-5℃~+40℃环境下稳定运行，适应工业现场复杂工况。
10 四极断路器N极采用B型设计，即N极与主极同步合分，确保零线保护一致性。

使用场景 APPLICATIONS

1 广泛应用于工厂、楼宇、商场等低压配电系统中，作为主开关或分支回路保护装置。
2 适用于动力配电柜、照明配电箱、应急电源系统等场合，对电机、照明、设备等负载进行过载、短路、欠压保护。
3 可用于需要远程控制的自动化系统，如PLC联动控制、智能配电系统、预付费电表配套使用（需加装专用脱扣器）。
4 适用于需要电气隔离的维修场景，断开后可安全作业。
5 适配于工业建筑、数据中心、轨道交通、市政工程等对供电可靠性要求较高的场所。
6 在需要频繁启停电机的环境中，也可作为电动机不频繁启动的保护装置使用。

注意事项 PRECAUTIONS

1 安装时应确保断路器垂直安装，也可水平安装，但必须保证通风散热良好。
2 接线前请确认电源电压与断路器额定电压匹配，避免误用导致损坏或安全事故。
3 若配置了欠电压脱扣器，必须确保其控制电源电压在70%~110%额定值范围内才能正常工作；低于35%时将无法闭合。
4 分励脱扣器应在70%~110%额定电压下可靠动作，用于远程分闸，不可长期通电。
5 辅助触头和报警触头仅作信号输出，不得接入大功率负载，以免烧毁触点。
6 使用电动操作机构时，需注意其额定电压与系统匹配，并确保操作回路绝缘良好。
7 断路器周围空气温度不应超过+40℃，且24小时平均值不超过+35℃，海拔不超过2000m。
8 污染等级为3级，适用于有轻微尘埃、湿气或盐雾的工业环境，但不适用于严重腐蚀性气体场所。
9 不得擅自改装内部结构或更换非原厂附件，以免影响安全性能。
10 维护时应断电操作，确认无残余电荷后再进行检查或清洁。
11 若用于预付费电表系统，需配合专用脱扣器模块，并确保Ctrl端信号连接正确。
