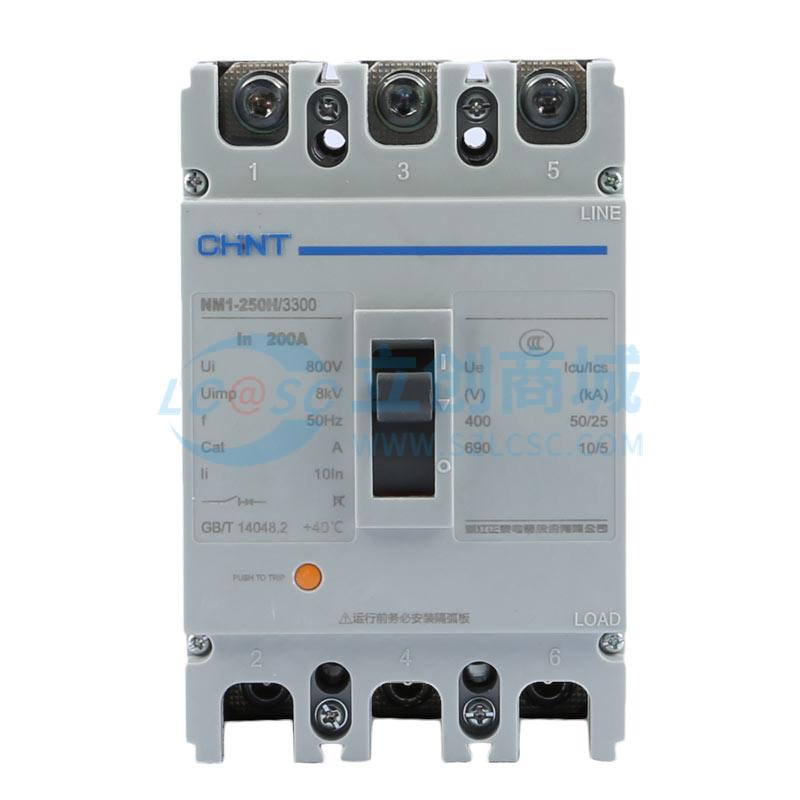

NM1-250H/3300 200A实物图

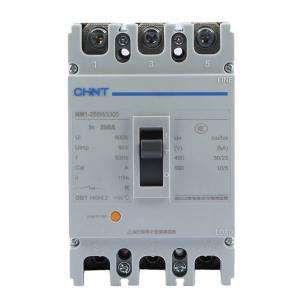

NM1-250H/3300 200A商品缩略图

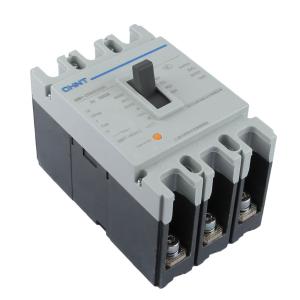

NM1-250H/3300 200A商品缩略图

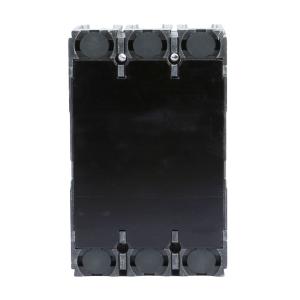

NM1-250H/3300 200A商品缩略图

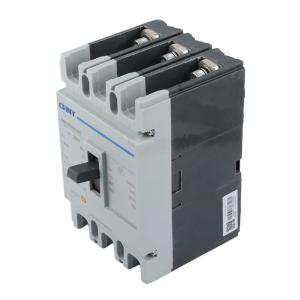

NM1-250H/3300 200A商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-250H/3300 200A

  • 工业品

价格：￥184.68价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-250H/3300 200A
商品编号
C4255242
商品毛重

1782克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交2单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 本产品为CHINT（正泰）NM1-250H/3300 200A塑料外壳式断路器，属于较高分断能力型（H型），适用于交流50Hz、额定工作电压至690V的配电网络。
2 壳架等级额定电流为250A，额定电流设定为200A，具备较高的短路分断能力（400V时可达50kA），满足工业用电环境下的高可靠性需求。
3 采用复式脱扣器（热动+电磁脱扣），可实现过载和短路双重保护，确保线路安全。
4 配备辅助触头（代号30）、分励脱扣器（代号10）及报警触头（代号8），支持远程控制与故障状态监测，提升自动化管理水平。
5 具备板前接线方式，安装方便，适配标准配电柜结构。
6 断路器具有隔离功能，可用于电路隔离操作，符合GB/T 14048.2、IEC 60947-2等标准，并通过CCC、KEMA、CB、NOM认证。
7 支持电动操作机构（AC/DC 230V/220V/24V）选配，便于集成到自动化控制系统中。
8 内部结构设计紧凑，飞弧距离≤100mm，有效降低电弧对周围设备的影响。
9 可选配欠电压脱扣器、预付费电表专用脱扣器等附件，扩展应用场景。
10 适用于三极（3P）配置，适合三相电力系统中的主回路或分支回路保护。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业楼宇、数据中心等场所的低压配电系统中，作为主开关或支路保护装置。
2 适用于电机控制柜中，用于电动机的不频繁启动及过载、短路、欠电压保护。
3 可用于需要远程分合闸控制的场合，配合PLC、DCS系统实现自动化运行。
4 适用于需要故障报警联动的系统，如消防、安防等关键设施供电回路。
5 在预付费电表系统中，可配合专用脱扣器模块实现智能断电管理。
6 适用于高负载、大电流的配电环境，尤其适合中等容量动力负荷的保护与控制。
7 可用于建筑工地临时配电箱、设备检修电源柜等临时或固定配电系统。

注意事项 PRECAUTIONS

1 安装前请确认电源电压、频率与断路器额定参数一致，避免误用导致设备损坏。
2 断路器应垂直安装（竖装），也可水平安装（横装），但需确保通风散热良好，防止过热。
3 环境温度应在-5℃至+40℃之间，24小时内平均温度不超过+35℃；海拔不超过2000m。
4 大气相对湿度在+40℃时不超过50%，最湿月平均最大相对湿度不超过90%，并注意防凝露。
5 污染等级为3级，不适合在严重腐蚀性气体或粉尘环境中长期使用。
6 若加装电动操作机构，请确保电源电压稳定，且操作频率不超过规定值。
7 使用分励脱扣器时，需保证其工作电压在70%~110%额定电压范围内，以确保可靠动作。
8 欠电压脱扣器仅在电源电压达到85%以上时才能闭合断路器，低于35%时将自动跳闸并锁定。
9 报警触头仅在自由脱扣（故障跳闸）后动作，再次合闸前需手动复位。
10 严禁在带电情况下拆卸或更换内部部件，必须先切断电源并确认无残留电荷。
11 接线时应严格按照说明书进行，确保导体截面积匹配，避免接触不良引发发热。
12 定期检查断路器机械性能与电气连接状态，建议每年进行一次维护检测。
