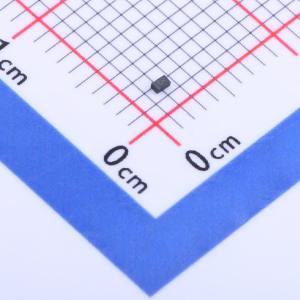

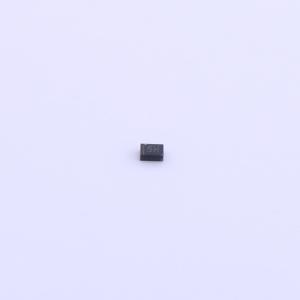

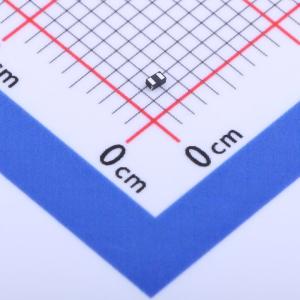

PESDHC2FD4V8UF
单向4.8V高电容ESD保护器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD保护器旨在取代便携式应用（如手机、笔记本电脑和PDA）中的多层压敏电阻（MLV）。它们具有大横截面积结，用于传导高瞬态电流，为电路板级保护提供理想的电气特性，如快速响应时间、较低的工作电压、较低的钳位电压，并且与MLV相比，无器件性能下降问题。该保护器可保护敏感半导体组件免受静电放电（ESD）和其他电压感应瞬态事件的损坏或故障。该产品采用DFN1006-2L封装，工作电压为4.8V，使设计人员能够在不适合使用阵列的应用中灵活保护单向线路。此外，它还可在电路板空间有限的应用中灵活布置。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDHC2FD4V8UF
- 商品编号
- C918814
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 4.8V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 60A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 160pF |
商品概述
PESDHC2FD4V8UF 静电放电（ESD）保护器专为在便携式设备应用（如手机、笔记本电脑和个人数字助理 (PDA)）中替代多层压敏电阻 (MLV) 而设计。其特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，且与 MLV 相比无器件老化问题。PESDHC2FD4V8UF 可保护敏感半导体组件免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障。PESDHC2FD4V8UF 采用 DFN1006 - 2L 封装，工作电压为 4.8 伏。它为设计人员提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。此外，在电路板空间有限的应用中，它可以“分散”布置在电路板周围。
商品特性
- 每线路 500 W 峰值脉冲功率 (tP = 8 / 20 μs)
- DFN1006 - 2L 封装
- 替代 MLV(0402)
- 单向配置
- 典型响应时间 < 1 ns
- 保护一条 I/O 或电源线
- 低钳位电压
- 符合 RoHS 标准
- 数据线瞬态保护，符合 IEC 61000 - 4 - 2 (ESD) ±30 kV（空气放电）、±30 kV（接触放电）；IEC 61000 - 4 - 4 (EFT) 40 A (5 / 50 ns)
应用领域
-手机及配件-个人数字助理 (PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-无绳电话-数码相机-外设-MP3 播放器
