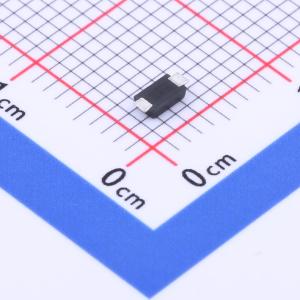

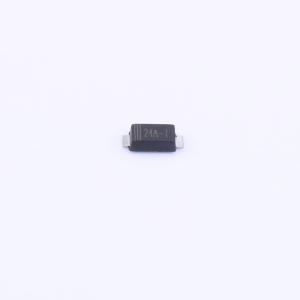

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC1TF24VU
TVS 24V截止 峰值浪涌电流：150A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVSHC1TF24VU瞬态电压抑制器旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。PTVSHC1TF24VU可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PTVSHC1TF24VU采用SOD - 123FL封装，工作电压为24伏。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC1TF24VU
- 商品编号
- C918843
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 150A@8/20us | |
| 峰值脉冲功率(Ppp) | 6kW@8/20us | |
| 击穿电压 | 29V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 590pF |
商品概述
PTVSHC1TF24VU瞬态电压抑制器旨在取代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV)。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。PTVSHC1TF24VU可保护敏感半导体元件，使其免受静电放电 (ESD) 和其他电压诱发的瞬态事件造成的损坏或故障。PTVSHC1TF24VU采用SOD - 123FL封装，工作电压为24伏。
商品特性
- 每线路6000W峰值脉冲功率 (tP = 8 / 20μs)
- SOD - 123FL封装
- 典型响应时间 < 1 ns
- 保护一条I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2 (ESD) ±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4 (EFT) 40A (5/50ns)
应用领域
-手机及配件-个人数字助理 (PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-无绳电话-数码相机-外设-MP3播放器
