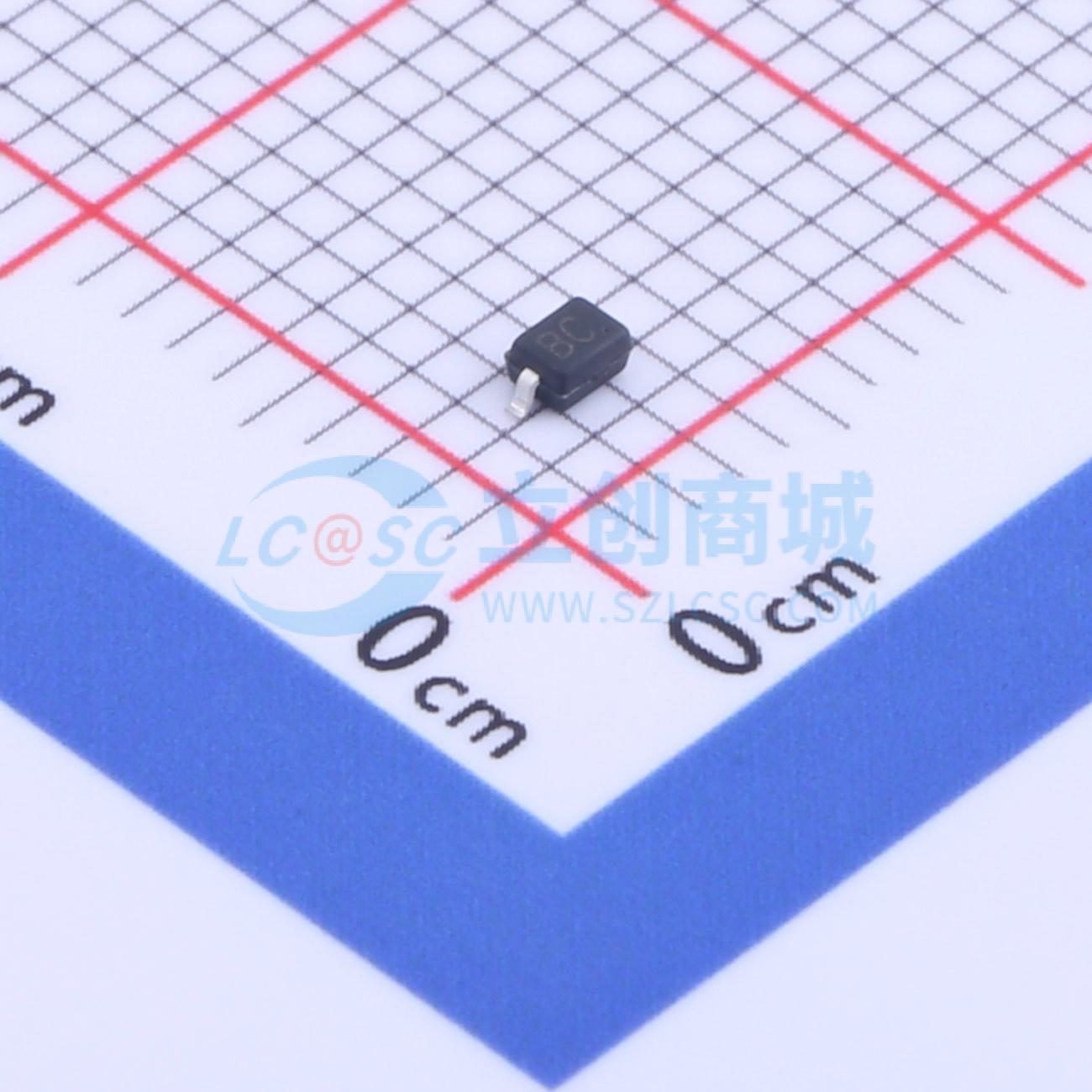

温馨提醒：图片仅供参考，商品以实物为准
PTVSUC3D5VB
双向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVSUC3D5VB是一款用于高速数据接口的超低电容瞬态电压抑制器，旨在保护敏感电子设备免受因静电放电、雷击和其他电压引起的瞬态事件造成的损坏或闩锁。所有引脚采用IEC61000 - 4 - 2空气放电法，可承受15kV静电放电脉冲，能满足4级要求。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSUC3D5VB
- 商品编号
- C918847
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 23.6V | |
| 峰值脉冲功率(Ppp) | 240W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.2pF |
商品概述
PTVSUC3D5VB是一款用于高速数据接口的超低电容瞬态电压抑制器，旨在保护敏感电子设备免受因静电放电、雷击和其他电压引起的瞬态事件造成的损坏或闩锁。 所有引脚采用IEC61000 - 4 - 2空气放电法，可承受15kV静电放电脉冲，能满足4级要求。
商品特性
- 每线240W峰值脉冲功率（tp = 8/20μs）
- SOD - 323封装
- 可替代MLV(0805)
- 双向配置
- 保护一个电源或I/O端口
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC61000 - 4 - 2（ESD）±30kV（空气）、±30kV（接触）；IEC61000 - 4 - 4（EFT）80A（5/50ns）
应用领域
- 以太网 – 10/100/1000 Base T
- 手机
- 手持无线系统
- 个人数字助理（PDA）
- USB接口
