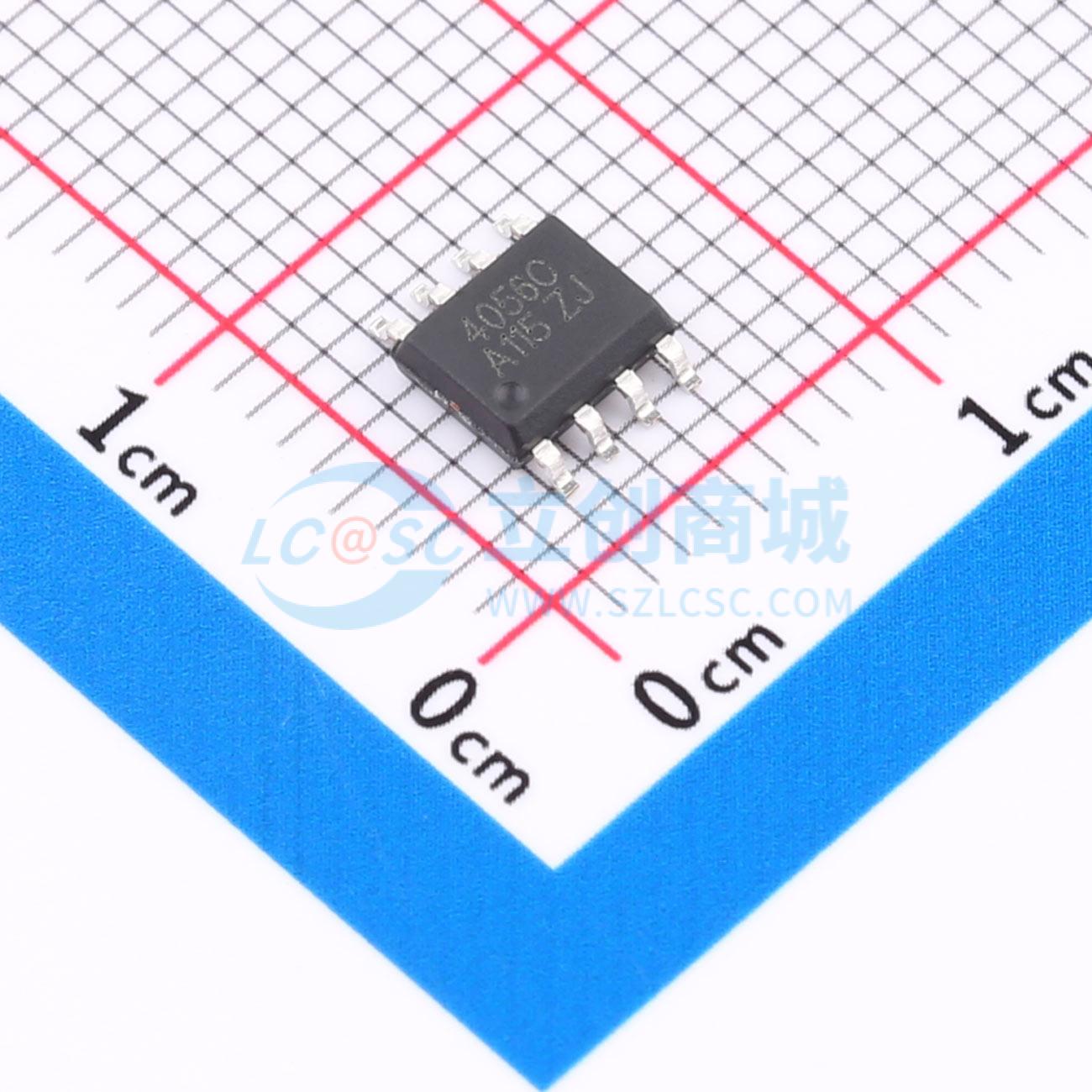

温馨提醒：图片仅供参考，商品以实物为准
BL4056C-42ES
具有反接保护功能1A线性锂电池充电芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL4056C 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，带电池正负极反接保护、输入电源 5V 正负极反接保护。其底部带有散热片的 ESOP8 封装与较少的外部元件数目使得成为便携式应用的理想选择。可以适合 USB 电源和适配器电源工作。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL4056C-42ES
- 商品编号
- C918909
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.2V~9V | |
| 最大充电电流 | 1.06A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 70uA |
商品概述
BL4056C 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，带电池正负极反接保护、输入电源 5V 正负极反接保护。其底部带有散热片的 ESOP8 封装与较少的外部元件数目使得成为便携式应用的理想选择。可以适合 USB 电源和适配器电源工作。采用了内部 PMOSFET 架构，加防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满截止电压可分为两档：4.2 V，4.35V。而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，将自动终止充电循环。 当输入电压掉电后，自动进入一个低电流状态，将电池漏电流降至 0.2uA 以下。其他特点包括电源自适应、电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。
商品特性
- 锂电池正负极反接保护
- Vcc 输入端反接保护
- 电源自适应
- 高达 1000mA 的可编程充电电流
- 恒定电流/恒定电压
- 温度自适应可实现充电速率最大化
- 精度达到 1±1% 的预设充电电压
- 自动再充电
- 充电状态双输出、无电池和故障状态显示
- C/10 充电终止
- 待机模式下的供电电流为 70uA
- 2.9V 涓流充电
- 软启动限制了浪涌电流
- 电池温度监测功能
- 采用 8 引脚 ESOP 封装
应用领域
- 移动电话、PAD
- 数码相机、电子词典
- GPS 便携式设备、各种充电器
