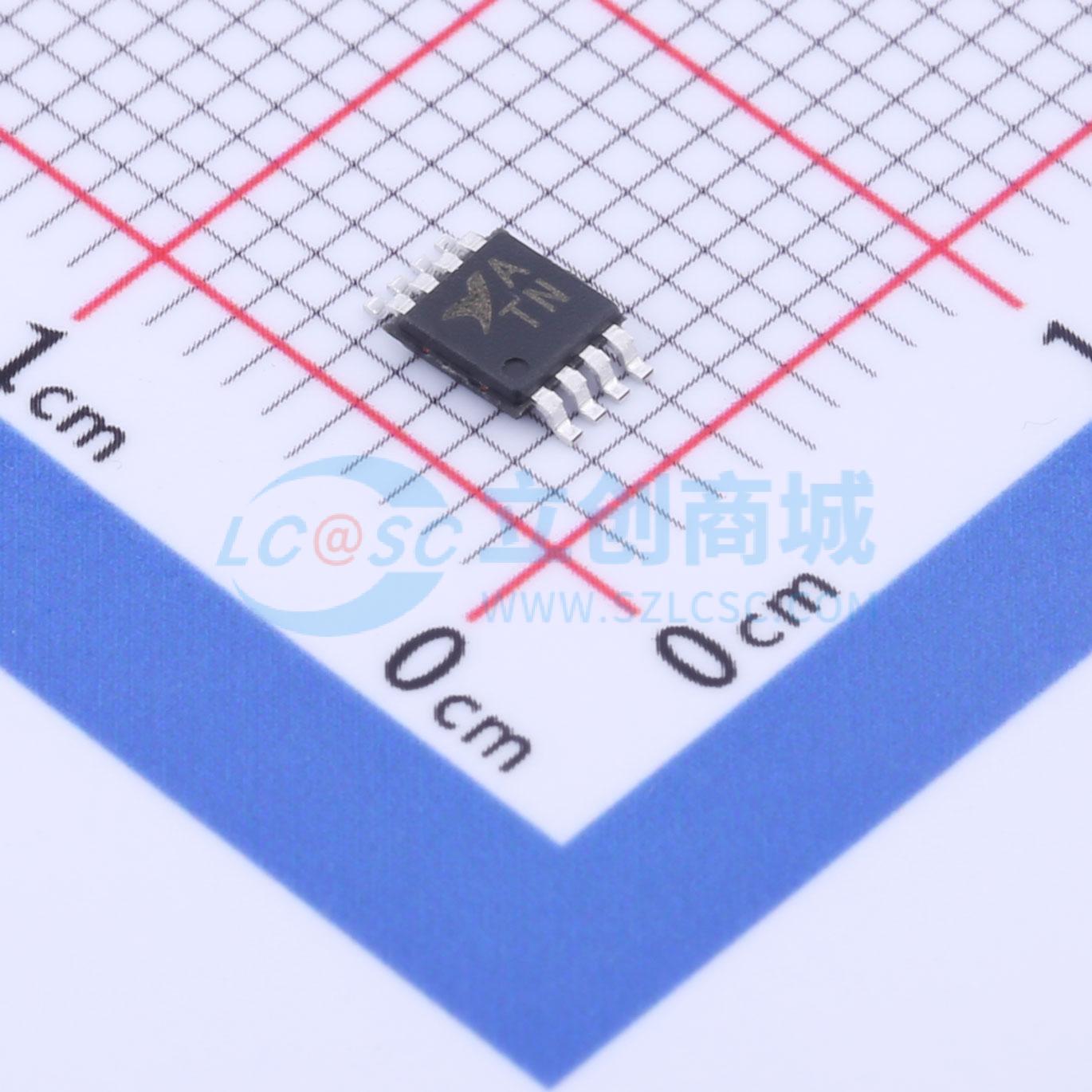

温馨提醒：图片仅供参考，商品以实物为准
CBM8539AMS8
CBM8539AMS8
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM8538、CBM8539系列CMOS运算放大器采用自动稳零技术，可同时实现极低的失调电压（最大5μV），且在不同时间和温度条件下的漂移近乎为零。该系列放大器具备超低噪声、超低失调和超低功耗的特性。这些微型高精度运算放大器拥有高输入阻抗，支持轨到轨输入和轨到轨输出摆幅
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM8539AMS8
- 商品编号
- C918915
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.6MHz | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 130dB | |
| 压摆率(SR) | 0.7V/us | |
| 输出电流 | 40mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 静态电流(Iq) | 180uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee ~ Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
CBM8538、CBM8539系列CMOS运算放大器采用自动稳零技术，可同时实现极低的失调电压（最大5μV）以及近乎零的随时间和温度的漂移。该系列放大器具有超低噪声、失调和功耗。 这些微型高精度运算放大器具有高输入阻抗以及轨到轨输入和轨到轨输出摆幅。增益带宽积高达1.6MHz，压摆率为0.7V/μs。
商品特性
- 低失调电压：1μV
- 输入失调漂移：0.005μV/°C
- 高增益带宽积：1.6MHz
- 轨到轨输入和输出
- 高增益、共模抑制比、电源抑制比：130dB
- 高压摆率：0.7V/μs
- 低噪声：1.3μVp-p（0.01~10Hz）
- 低功耗：每个运算放大器180μA
- 过载恢复时间：2μs
- 低电源电压：+2.5V至+5.5V
- 无需外部电容
- 宽温度范围：-40°C至+125°C
应用领域
- 温度传感器
- 医疗/工业仪器
- 压力传感器
- 电池供电仪器
- 有源滤波
- 体重秤传感器
- 应变计放大器
- 功率转换器/逆变器
