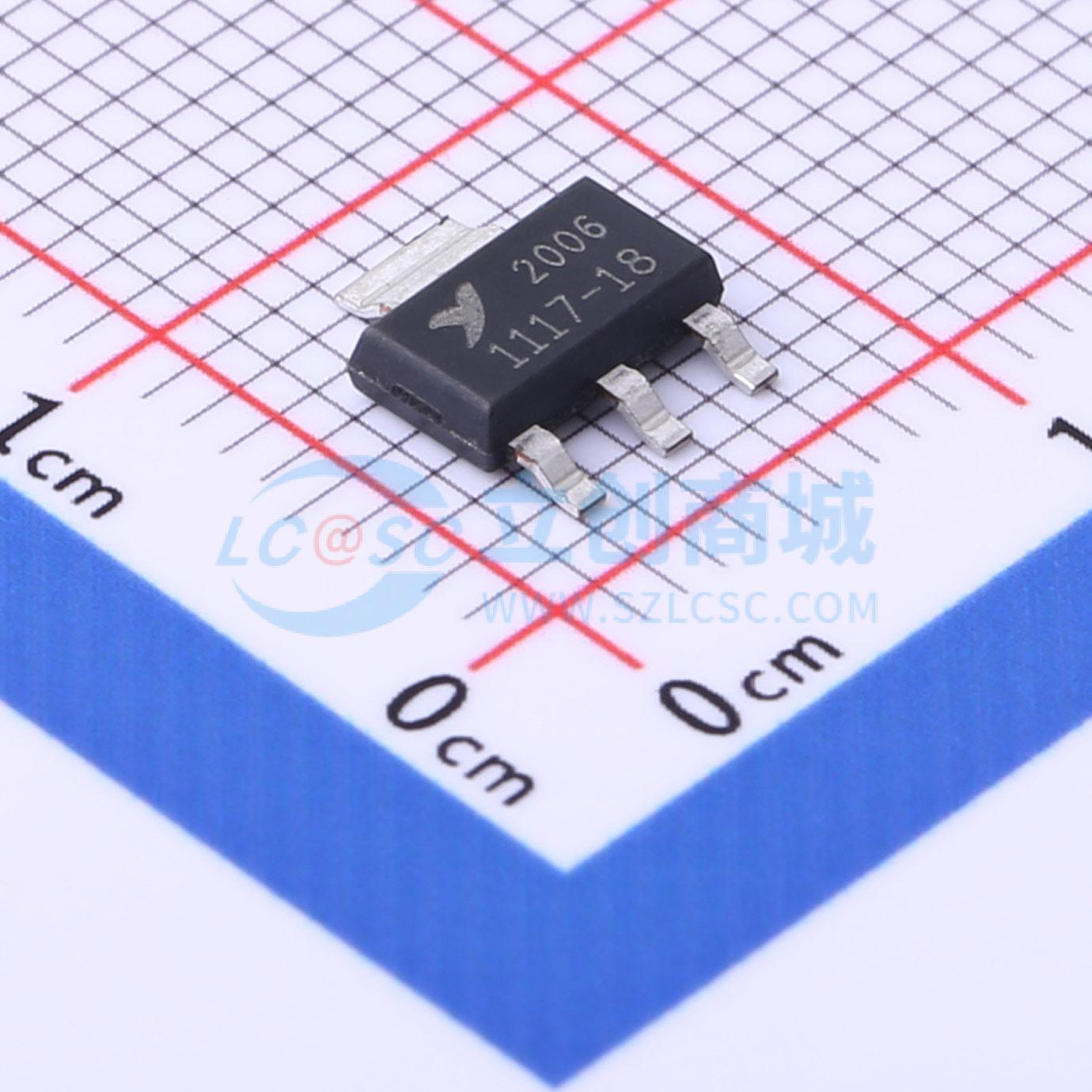

温馨提醒：图片仅供参考，商品以实物为准

CBM1117C-1.8

低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一系列低压差稳压器，可提供高达 1A 的输出电流。有八种固定电压可选，分别为 1.2、1.25、1.5、1.8、2.5、2.85、3.3 和 5.0V，此外还有可调版本。片上精密微调可将参考/输出电压调整到 ±2% 以内。还对电流限制进行了微调，以确保指定的输出电流和可控的短路电流。有 SOT-223、TO-252、TO-263 封装。输出端需要至少 10uF 的钽电容，以改善瞬态响应和稳定性。
品牌名称: Corebai(芯佰微)
商品型号: CBM1117C-1.8
商品编号: C918917
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.322克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

CBM1117C是一系列低压差稳压器，可提供高达1A的输出电流。CBM1117C有八种固定电压可选，分别为1.2V、1.25V、1.5V、1.8V、2.5V、2.85V、3.3V和5.0V。此外，还有可调版本。片上精密微调可将参考/输出电压调整至±2%以内。电流限制也经过微调，以确保指定的输出电流和可控的短路电流。 CBM1117C系列采用SOT - 223、TO - 252、TO - 263封装。输出端需要至少10uF的钽电容，以改善瞬态响应和稳定性。

商品特性

参考/输出电压微调至±2%
最大输入电压 - 15V
可调输出电压或固定的1.2V、1.25V、1.5V、1.8V、2.5V、2.85V、3.3V、5V
线性调整率典型值最大为0.2%
负载调整率典型值最大为0.4%
限流和热保护
标准3引脚功率封装
工作结温范围 -40至+125℃（CBM1117C - 1.2V为0℃至+150℃）

应用领域

开关型DC/DC转换器的后置稳压器
高效线性稳压器
电池充电器
电脑附加卡
主板时钟电源
LCD显示器
机顶盒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	1.8V
	输出电流	1A
	电源纹波抑制比(PSRR)	72dB@(120Hz)
	压差	1.2V@(1A)

	属性	参数值
	静态电流(Iq)	5uA
	噪声	0.003%Vout
	特性	短路保护；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
