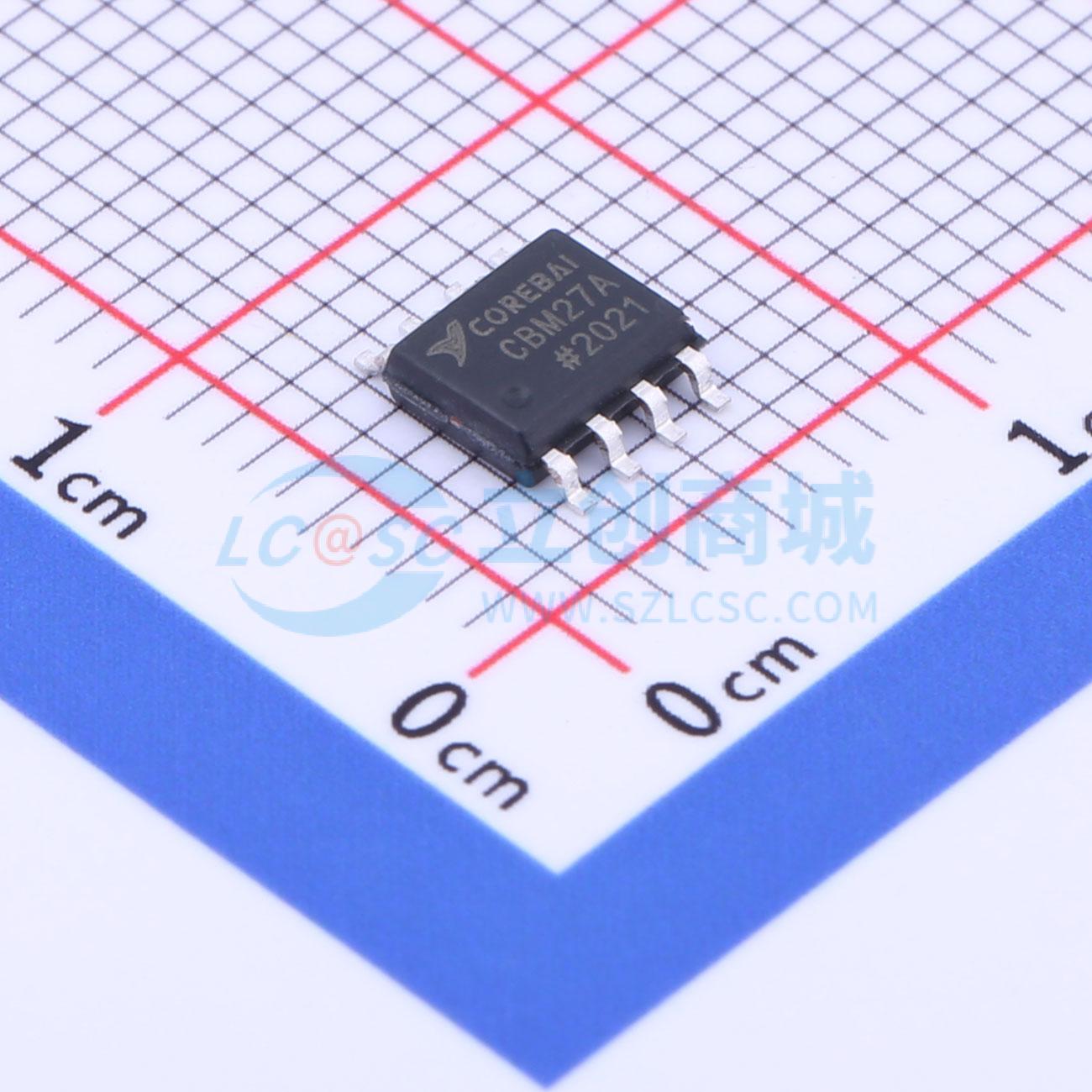

温馨提醒：图片仅供参考，商品以实物为准
CBM27AS8
CBM27AS8
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM27AS8
- 商品编号
- C918920
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
CBM27提供低电平信号出色的低噪声和高精度放大性能。产品广泛应用于稳定的积分器、精密求和放大器、精密电压阈值检测器、比较器和专业音频电路，如磁头和麦克风前置放大器。 失调电压低至26 μv，漂移为0.2 μV/°C，因而该器件是精密仪器仪表应用的理想之选。 极低噪声（10 Hz时en = 3.5nV/√Hz），低1/f噪声转折频率(2.7Hz)以及高增益(1800 V/mV)，能够使低电平信号得到精确的高增益放大。 8 MHz增益带宽积和2.8 V/μs压摆率则可以在高速数据采集系统中实现出色的动态精度。 利用偏置电流消除电路，CBM27可实现± 10nA的低输入偏置电流。输出级具有良好的负载驱动能力。 ± 10 V保证摆幅（600 Ω负载）和低输出失真使CBM27成为专业音频应用的绝佳选择。电源抑制比(PSRR)和共模抑制比(CMRR)均超过120dB。借助这些特性以及0.2 μV/月的长期漂移，电路设计很容易能够达到高性能水平。 从 -40°C到 +125°C的大范围温度环境中以及产品所支持的所有电源供电模式下，该产品提供了更多的设计灵活性。 兼容ADI，PMI和LTC OP27系列产品。
商品特性
- 宽压供电范围：8V (±4V) ~ 36V (±18V)
- 低噪声：90 nV p-p（0.1 Hz至10 Hz）
- 高速：2.8 V/μs压摆率、8 MHz增益带宽
- 共模抑制比(CMRR)：130 dB (VCM = ±11 V)
- 高开环增益：1,800,000
- 最大噪声谱密度CBM27A ... 3.9 nV/√Hz @ 1 kHz Max
- 最大噪声谱密度CBM27G ... 5.0 nV/√Hz @ 1 kHz Max
- 低输入失调电压CBM27A ... 26 μv Max
- 低输入失调电压CBM27G ... 100 μV Max
- 低输入失调电压漂移CBM27A ... 0.2 μV/°C
- 低输入失调电压漂移CBM27G ... 0.4 μV/°C
应用领域
- 电力采集应用系统
- 高精密数据采集系统
- 自动化测试设备（ATE）
- 音频前置放大器
- 仪器仪表
